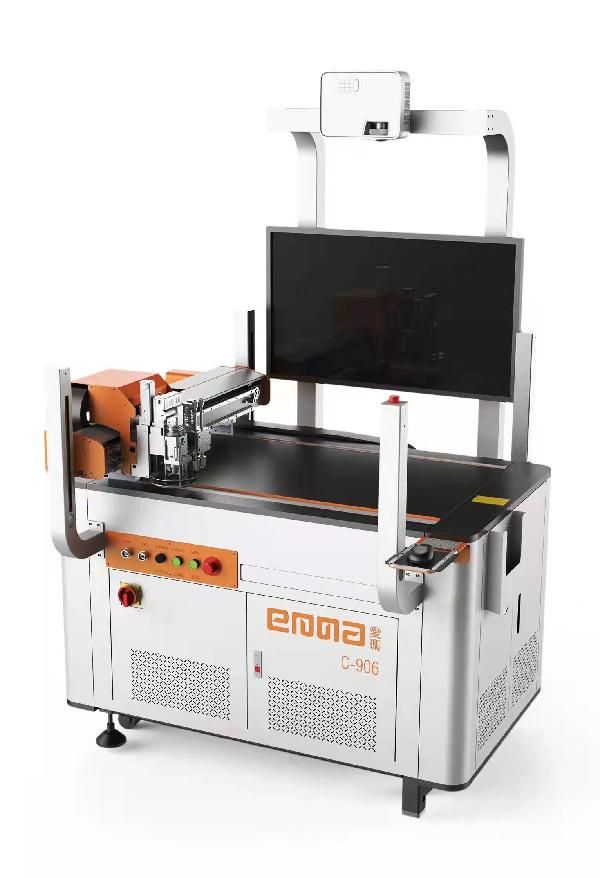

正文摘要:看到了這篇帖子中的圖片機械設備外觀設計案例分享 - 工業設計 - 機械社區 - 百萬機械行業人士網絡家園 (cmiw.cn)有沒有大佬給講講這個設備內部應該是什么樣子的。 比較好奇以下幾點： 1.下半部分的外部鈑金如何和 ... |
|
這個沒啥，就是方管架子，然后鈑金折彎拼上去的，有的用螺栓固定，有的直接焊接的 |
2902007034 發表于 2024-10-10 15:49 就是這樣 |
| 這個圓弧鈑金折彎出來的，一般像這種除了鈑金折彎，要么就是拼焊，來做外殼造型，像這個設備內部就是普通的機架，外面那個殼子是鈑金折彎弄得，然后有的是先在鈑金上開孔，擰螺栓固定到方管上，然后焊接補上孔，這樣外面看不出來，還有的就是直接焊接的，一會我給你找找結構圖，你就明白了 |
本帖最后由 神機百煉 于 2024-10-10 15:44 編輯 youke35730 發表于 2024-10-10 15:15 對的 鋁型材的一種 R角是固定的 這個開模出來的 這類罩殼一般都是走高端路線的機器請外包做的 （設計費W起步的 特別小的機器除外） 由專門做罩殼設計的公司做的 我只見過 沒做過 |
| 機器設計是一部分人 罩殼設計是另外一部分人 所以通常做罩殼設計的會在原機器上架鋁型材或者方管或者鋁板 另外做支撐罩殼安裝 一般都是螺栓安裝 不會焊接的 因為有很多門要打開的 四邊帶圓弧的支撐 是標準件 其他的基本是鈑金廠定做的 |
| 兩條道上的人 |
| 外殼和受力部分連接干嘛？ |
