有關交替上料結構的閉環

查看數: 3542 | 評論數: 17 | 收藏 8

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

gxs20601

發布時間: 2024-11-3 12:22

正文摘要:

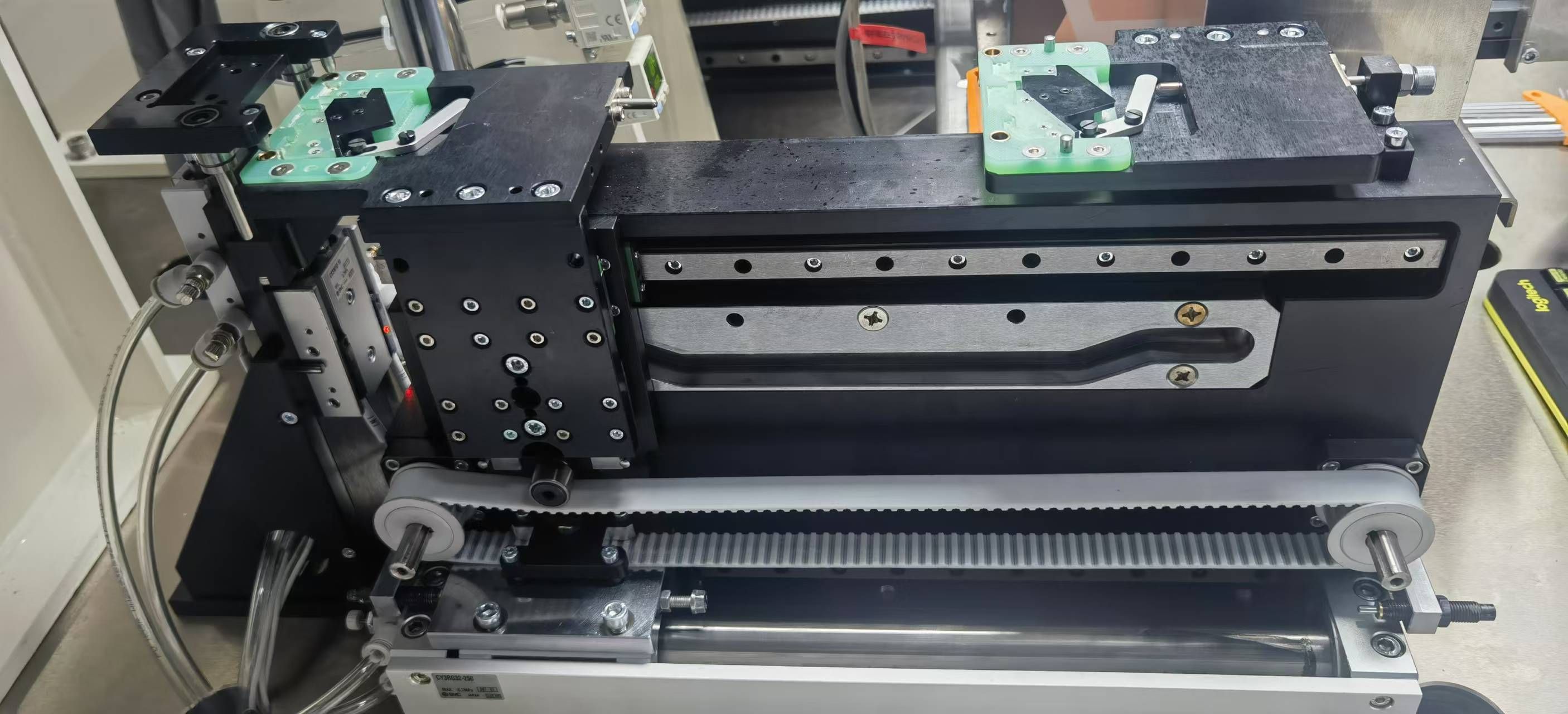

有誰還記得我的交替方案交替上料機構設計 - 機械設計 - 機械社區 - 百萬機械行業人士網絡家園 (cmiw.cn)，后續來了。經過近一個多月加工和安裝及調試，原來的討論的交替上料機構，最終還是落到實處。詳見實物圖經 ...

回復

zzy953671038 發表于 2024-11-21 14:34:32

gxs20601 發表于 2024-11-15 08:45
謝謝你的關注！
能問到這一點，說明你看圖很細呀。
這是設計時疏忽的問題。

感謝樓主耐心解答，不吝賜教！

gxs20601 發表于 2024-11-17 20:17:32

sycfj 發表于 2024-11-15 11:03
數模發上來參考下

這個，就不發了吧。我的這些圖不一定適合你看看示意圖，看看裝配圖，靈活運用就好了。

sycfj 發表于 2024-11-15 11:03:35

數模發上來參考下

gxs20601 發表于 2024-11-15 08:45:10

zzy953671038 發表于 2024-11-14 16:40
請教一下樓主，水平滑動板和無桿氣缸是怎么連接的？

謝謝你的關注！
能問到這一點，說明你看圖很細呀。
這是設計時疏忽的問題。
應該是軟連接才好，
水平連接板本身是運動的聯動紐帶。
鎖緊了，就會因裝配問題，一定摩擦，干涉，損傷無桿氣缸。
所以這個連接板，要“軟連接”。
仔細看圖：螺絲鎖到無桿氣缸上，螺絲長，相當于
水平滑動板，套在螺絲上，螺絲和孔有間隙，并未實際連接。

zzy953671038 發表于 2024-11-14 16:40:25

請教一下樓主，水平滑動板和無桿氣缸是怎么連接的？

LiNing_jrjub 發表于 2024-11-12 11:06:20
