天涯晴天 發表于 2024-11-18 09:15
在statistic環境下無法插入在DM環境下新建的坐標系

為什么一定要用DM環境下的新建的坐標系。

昨日明月 發表于 2024-11-17 23:22
直接在Mechanical中坐標系插入新坐標系，新坐標系你要平移還是旋轉都可以實現。使用的時候不要用全局坐標系 ...

在statistic環境下無法插入在DM環境下新建的坐標系

直接在Mechanical中坐標系插入新坐標系，新坐標系你要平移還是旋轉都可以實現。使用的時候不要用全局坐標系，要選擇你插入的新坐標系。

學者11 發表于 2024-11-17 10:44
你胡扯什么呢，ANSYS Workbench 的確是一個多物理場分析平臺，然而ANSYS Workbench 本身并不包含分子動力學 ...

我是2020 R2 版 在坐標系面板中 沒有你說的Using Exist

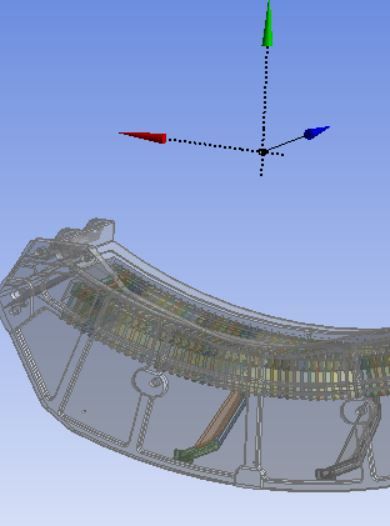

DM建立坐標系后，我點擊static 并且Update了，顯示對號，但是坐標系沒有變更過來

你胡扯什么呢，ANSYS Workbench 的確是一個多物理場分析平臺，然而ANSYS Workbench 本身并不包含分子動力學（MD）程序。通常是通過專門的分子動力學軟件來實現，如Gromacs、LAMMPS等。
你說的MD是不是打錯了，應該是DM，ANSYS DesignModeler，它是ANSYS Workbench平臺的一部分，用于幾何建模和有限元分析的前處理工作。
在 ANSYS Workbench 中，如果您已經在 DesignModeler 中創建了一個新的坐標系，并且希望將這個坐標系導入到 Static Structural 或 Modal 分析中，您可以按照以下步驟操作：

在 DesignModeler 中創建坐標系:
打開 DesignModeler。
從菜單欄中選擇 Concept > Coordinate Systems > Cartesian 或其他類型的坐標系。
定義坐標系的位置和方向，然后保存模型并退出 DesignModeler。
更新項目圖示:
返回到 ANSYS Workbench 的 Project Schematic。
右鍵點擊 Static Structural 或 Modal 單元格，選擇 Update 來確保最新的幾何模型（包括新創建的坐標系）被加載到分析環境中。
在 Static Structural 或 Modal 中插入坐標系:
雙擊 Static Structural 或 Modal 單元格，打開 Mechanical 界面。
在 Mechanical 中，右鍵點擊 Model 樹中的 Coordinate Systems，選擇 Insert > Coordinate System。
在 Details of Coordinate System 面板中，選擇 Use Existing。
在下拉菜單中，選擇您在 DesignModeler 中創建的坐標系。
應用坐標系:
一旦坐標系被正確引用，您就可以在后續的分析設置中使用它。例如，當您定義邊界條件或施加載荷時，可以選擇這個坐標系作為參考。
