接線模塊，走線，請教大師

查看數: 1119 | 評論數: 11 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-11-18 11:39

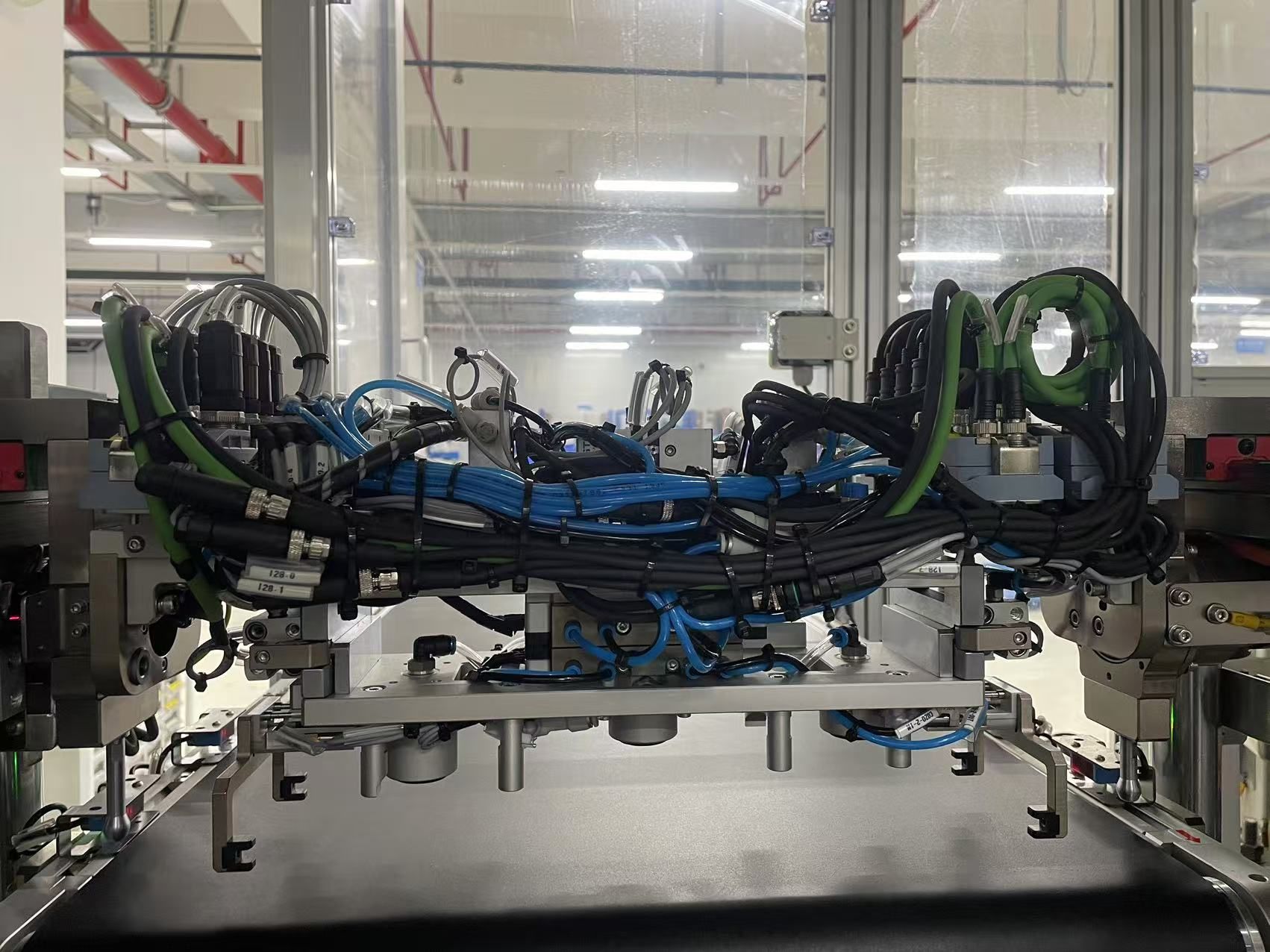

這個機構用來原地翻轉的，但是機構上的氣缸等20根傳感器線束太多了，現在上面掛的西門子的模塊太大了，大佬們有沒有什么好的解決方案，求助，想把這個機構做的簡約好看

回復

微風習習 發表于 2024-11-18 21:55:02

一個鈑金殼子搞定，殼子搞好看一點。

冷月凝霜 發表于 2024-11-18 17:35:02

所有線進盒看起來就簡約了

落楓ZYW 發表于 2024-11-18 17:29:12

好多線~

xdev 發表于 2024-11-18 17:08:10

好大一坨。。。

LatersM 發表于 2024-11-18 16:41:48

只能說你用的東西太好了，20個傳感器這么一大堆線，還這么粗。
還有一大堆航空插頭，接頭防護要求這么高嗎？

改怎么稱呼 發表于 2024-11-18 14:30:42

偏門的方法，加個護罩，把線都藏在里面

來自何方 發表于 2024-11-18 14:26:17

和客戶說，不是我不想改，是你給的太少，給的多全換成電的

599142655 發表于 2024-11-18 13:26:07

因?yàn)橹晦D(zhuǎn)180°，使用滑環成本有點高。有些動作不頻繁的就省略了。如果是整圈就必須用滑環了。當然也有旋轉用的拖鏈。

599142655 發表于 2024-11-18 13:08:07

反轉機構改為中空的，線從中間走掉

傳感器線軟就是為了頻繁移動呀，硬線才經不起折騰呀。發表于 2024-11-18 13:23

是這樣的只不過把他都集中之后從中空的出去的因?yàn)閭鞲衅鞯木€都比較軟經不起頻繁翻轉使用發表于 2024-11-18 13:12
