請問這里公差如何給比較合理,便于安裝?

查看數: 5140 | 評論數: 21 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-12-21 11:17

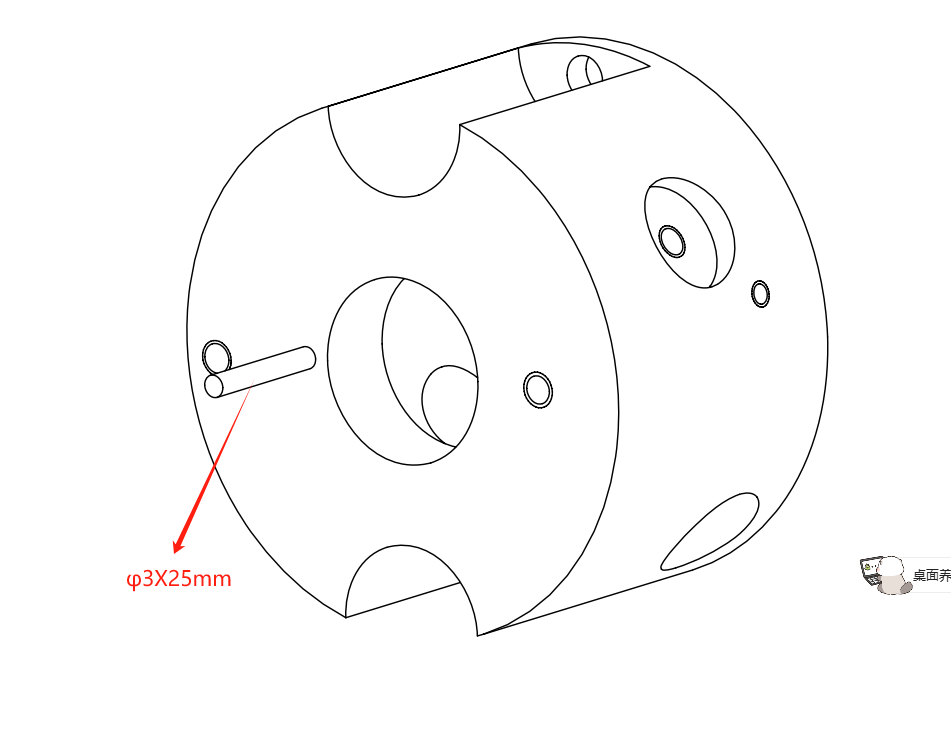

如圖,這是一個直徑3的軸,要安裝到3mm的孔里,軸是304的,件是鋁的,軸和孔的公差怎么分配,才能又好安裝還不至于軸放進去不緊會掉出來,請各位指點一下吧,謝謝了!

回復

mycedar 發表于 2024-12-25 11:22:51

H7/k7

947435019 發表于 2024-12-25 11:16:12

間隙配合，H7/g6，會掉；
孔里面點膠用厭氧膠螺紋禁錮劑，你肯定拆不下來，實在想拆就用熱風槍烤一會鉗子一下就夾出來了，我一直這樣用的，但是我用這個銷的目的是為了簡單的防呆，你要考慮自己這個銷的用途

今天雨夾雪 發表于 2024-12-24 17:24:27

學習

我就愛吃饅頭 發表于 2024-12-24 13:47:20

H7/m6 用了多少年的銷孔配合了

想學鈑金 發表于 2024-12-24 13:26:07

狀態失控發表于 2024-12-22 21:46
樓主如果能說下，目前能把軸和孔做到什么樣的等級就更好了。
因?yàn)?mm的304軸，我很好奇是用那種方法做的， ...

軸的話是買圓棒再車一刀,件是用車銑復合加工的.

愛設123 發表于 2024-12-23 09:59:19

狄奧多西今猶在 發表于 2024-12-23 09:11:25

|AndoZH發表于 12-22 21:49<br>請問為什么鋁縮小呢，變形大難加工嗎？<br>

書上說主要是考慮溫度影響，鋁熱膨脹系數和鋼的不一樣，鋁受環境溫度影響大點，設計鋁孔和鋼軸的時候孔小點減少受溫度影響。其次是鋁的力學性能，同過盈量的情況下鋁孔對軸的力比鋼孔對軸的力小。

平凡yjr 發表于 2024-12-23 07:35:27

怎么樣的使用環境沒說清

AndoZH 發表于 2024-12-22 21:52:25

學者11 發表于 2024-12-21 15:22
對于304材質的軸插入鋁合金材質的孔中，采用過渡配合是一個可行的方法，但僅僅考慮配合類型是不夠的，還需 ...

請問孔熱變形是會變大嗎
