畫龍點睛（12）——絲桿模組的正確安裝方法

查看數: 2360 | 評論數: 20 | 收藏 5

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

面壁深功

發布時間: 2025-1-14 05:47

正文摘要:

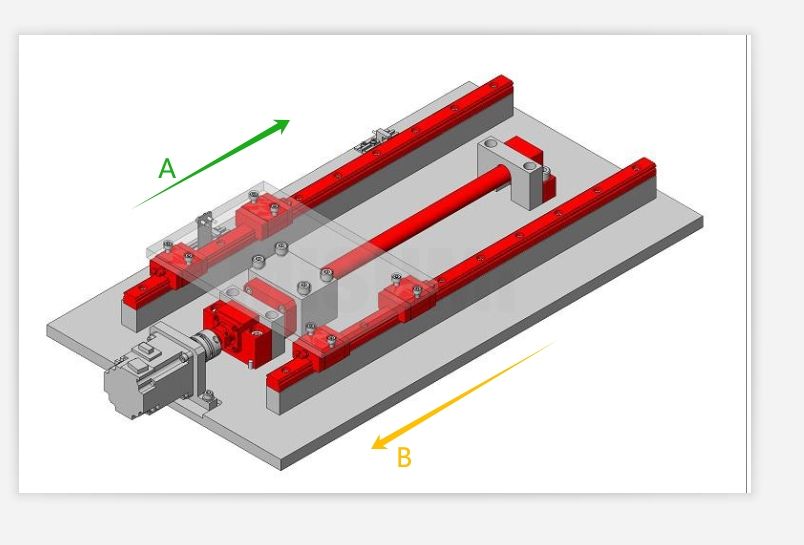

各種模組的安裝，都必須要考慮到其內部的傳動結構，不然就會帶來不必要的麻煩。這里，以絲桿模組為例作一個講介如圖，設定絲桿帶著物體往右向移動，到位后，空載回程，這種工況下的模組絲桿配合的絲帽受的力是A ...

回復

老劉Jax 發表于 2025-1-15 09:26:54

雖然但是，螺母法蘭不都是這個朝向的嗎

點評

面壁深功

對的，所以說，本帖這種工況，整個模組就不能倒著安裝發表于 2025-1-15 10:38

盧Tiger 發表于 2025-1-15 07:02:12

本帖最后由盧Tiger 于 2025-1-15 07:04 編輯

有負載時讓法蘭受力，這樣連接螺栓也不易松動

zhangzmc 發表于 2025-1-14 19:34:07

是否是這個意思！


藍色箭頭是問題核心部件

點評

面壁深功

對的，就是說這個絲帽的螺栓發表于 2025-1-15 05:24

施公子 發表于 2025-1-14 14:47:58

行業小白門外漢發表于 2025-1-14 09:05
不是很明白，有大佬再詳細點說明嗎？

絲桿法蘭，也就是圖中兩個軸承座中間的那個零件，紅色的，中間從左往右數第二個紅色的那個零件，一邊是有耳朵的，一邊是圓柱，那個耳朵就是法蘭討論的是這個紅色絲桿法蘭安裝在灰色零件的左右那一側是合理的

假設在從左往右走的時候上面有工件，也就是有負載，走到右邊工件被拿走了，負載變少了，負載大時候你的法蘭受力就應該是推著上面的工裝走，也就是那個耳朵安裝在灰色零件的左側，安裝在右側就是錯誤的，變成幾個螺絲拉著工裝走，受力從一個面變成四個螺絲

這樣說你能理解了嗎？
