高手們看看這個怎么做啊？

查看數: 11662 | 評論數: 44 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-6-14 20:07

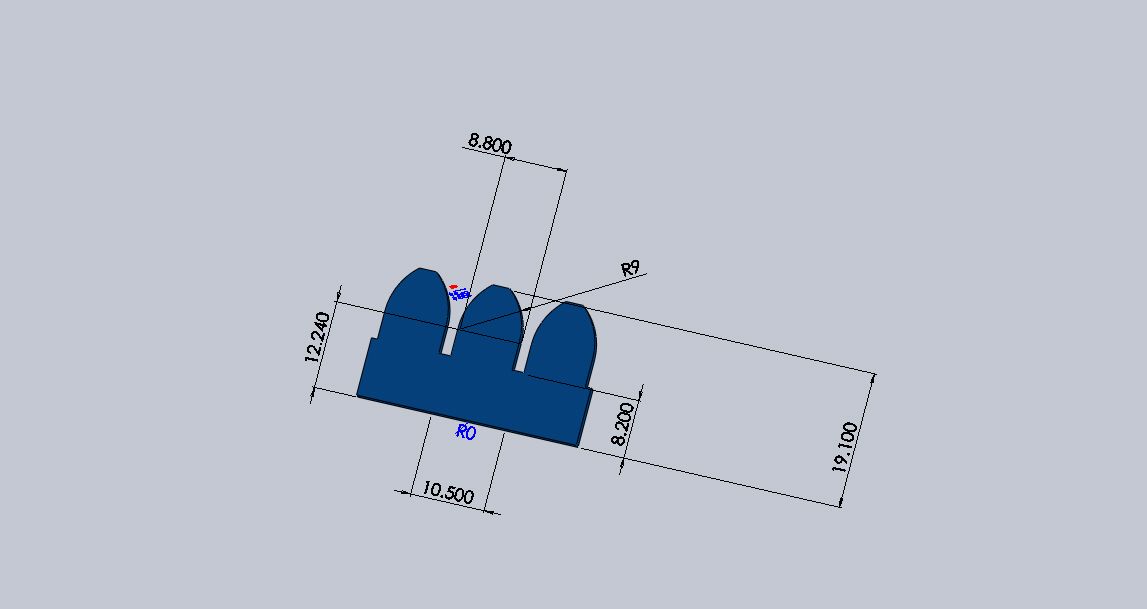

本帖最后由葉飄零于 2011-6-14 20:08 編輯將一個厚度1.5mm的鐵片卷繞在一臺階軸上，鐵片長31.5*寬19.1*厚1.5. 要求卷繞后能繞軸自由轉動，成形后尺寸鐵片外徑12.5左右，尺寸要求不嚴，最大不超過12.9即可。 ...

回復

葉飄零 發表于 2011-6-17 19:19:56

icihong 發表于 2011-6-17 11:44
這么厚，肯定要預折的，一次折彎很難

同意你的看法，一定要預彎才行

葉飄零 發表于 2011-6-17 19:18:40

betopshuai 發表于 2011-6-17 17:00
接口要加工嗎。還有你的“鐵皮”是成型的。還是一大張還得自己截開。

散件，要是料帶就好做了，一套模具就可以了

betopshuai 發表于 2011-6-17 17:00:30

接口要加工嗎。還有你的“鐵皮”是成型的。還是一大張還得自己截開。

shipdzjw 發表于 2011-6-17 15:02:14

每分鐘50個是難度，可以利用沖壓

崛起的80后 發表于 2011-6-17 14:33:17

鋼筆帽里邊的東西貌似就是這個類型的吧

happyzoo 發表于 2011-6-17 14:18:22

做成像卷尺那種結構，完了再淬火

renshenglizhi 發表于 2011-6-17 11:49:54

真不會做看來還真不是高手

icihong 發表于 2011-6-17 11:44:37

這么厚，肯定要預折的，一次折彎很難

金話筒 發表于 2011-6-16 22:34:12

感覺不管用哪種方式，最后只能是在套入工件厚成型，但是如果要保證圓度的話，彈性的問題是解決的焦點，材料在彎曲的時候拉伸會很大的，31.5的長度工件除非接口有倒角，否則想象中是很難成功的。沒有做過試驗，只是憑空想象了一下，也許我的思路有問題。
