一個簡單凸輪的設計過程，不足之處望高手指點

查看數: 7196 | 評論數: 13 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-8-15 18:40

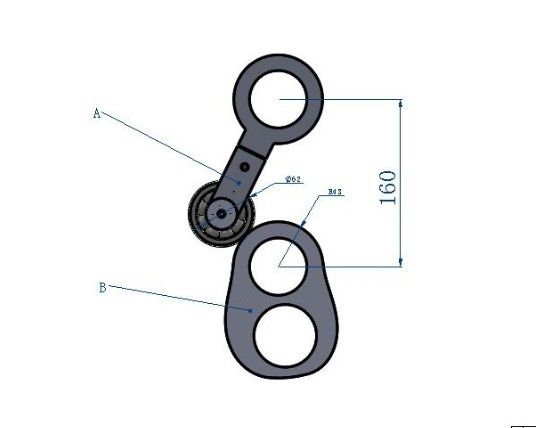

這是我設計的一個擺動滾子推桿盤形凸輪機構，要求：使A反復擺動30°，達到30°時要A要停頓一小段時間（受力較小，不需要考慮受力，凸輪轉速60轉每分鐘）。設計過程： 1 ...

回復

問天問地問自己 發表于 2016-2-22 14:58:33

lz漏了一個參數，連桿L為多少？
看圖中L似乎偏小，會導致壓力角過大。如果是輕載沒問題；如果重載，速度60，會有磨損問題。

1785712773 發表于 2012-5-31 16:38:09

honyo2011 發表于 2011-8-15 21:53
感覺差不多！不過真的要保證位置和速度及過程中的速度和位置對應關系還是不容易做好的。

學習一下

fsx548 發表于 2011-9-24 20:14:44

jeffhu2006 發表于 2011-9-24 15:00
可以用ADAMS做一下運動仿真，測量凸輪運動的速度，加速度曲線是否符合要求，在看看輪廓線是否需要修改

沒有用過ADAMS,希望有機會能向大俠學習現在這個機構已運行，沒有什么問題

要求不高的話經過一般的計算，再加上經驗估計應該就沒什么問題了。如果要求比較高還是需要用到專業的軟件來模擬，計算一下。發表于 2011-9-25 15:05

aiyinjian 發表于 2011-9-24 15:04:04

可以用ADAMS做一下運動仿真，測量凸輪運動的速度，加速度曲線是否符合要求，在看看輪廓線是否需要修改

sxd1234567890 發表于 2011-9-7 18:17:14

轉速蠻快的，可能到了30度時會被甩出去，要超過30度，而不是停頓一段時間

我用彈簧拉著的軸承和凸輪會一直接觸發表于 2011-9-7 18:44

虞富樂 發表于 2011-9-7 17:16:46

不懂，學的全忘記了

ZOJQR 發表于 2011-9-7 16:25:05

。。。。。。。。。。學習，學習。

破小孩 發表于 2011-9-7 15:50:11

大學期間也設計過凸輪，那時候雖然會VB，但是沒有想到用VB編程，希望賜教。
