求教豎直軸的固定方案

查看數: 9287 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-12-15 15:36

我在設計一種專用的小車，車上需要安裝兩根豎直的軸，軸的長度在一米以上，軸的下端固定在車的底板上，上端如何固定呢？用支架嗎？有沒有更好的方案，感覺加了支架后小車的結構就很凌亂了！

回復

maoruisheng 發表于 2011-12-15 19:49:04

適當加長兩個固定端的距離，這樣一來可以降低固定端的橫向力

wayyhlp 發表于 2011-12-15 19:33:13

底部用鋼板焊一方箱，中間開孔，軸貫穿，上下兩面焊接，這樣軸的剛度會好一點，適當加粗軸徑，一米長應該問題不大，

再者，非得玩凸輪機構嗎？感覺好笨重，不如用絲杠或同步帶加步進，隨便你編輯什么曲線

龍騰絕音 發表于 2011-12-15 19:14:38

Lucky瑞發表于 2011-12-15 16:56
樓主沒說明為什么要固定，固定有什么作用。不說明白點，會讓社友很難回答你的問題的。如果你只是為了不搖擺 ...

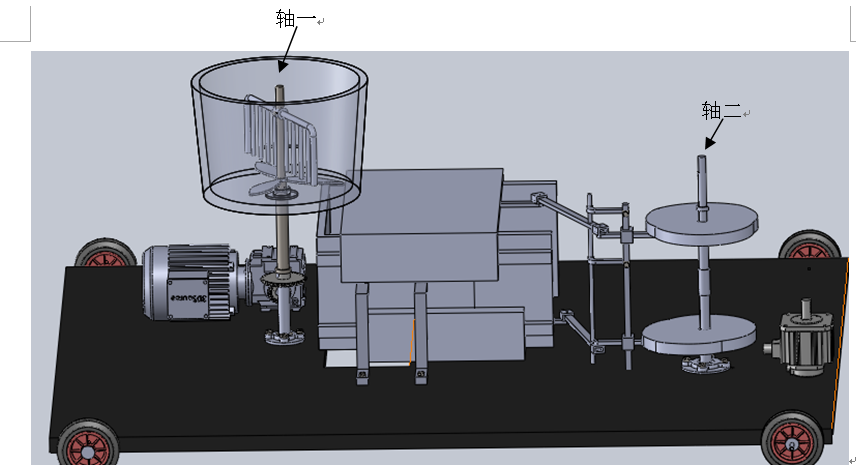

我做了個簡單的模型，不知道這下大家能看懂沒？就是軸一和軸二怎么固定？

wangtieshan 發表于 2011-12-15 17:14:59

沒明白什么意思說具體點

Lucky瑞 發表于 2011-12-15 16:56:59

樓主沒說明為什么要固定，固定有什么作用。不說明白點，會讓社友很難回答你的問題的。如果你只是為了不搖擺而固定，那把兩軸用夾塊固定在一起就可以了。我猜，樓主也不是問這問題吧！

mxb4993 發表于 2011-12-15 15:52:50

這車是干什么用的呢？或者這軸是干什么用的？菜鳥表示又沒看懂。。。。{:soso_e140:}

流浪的河流 發表于 2011-12-15 15:45:12

可以增加支柱，這樣也方面軸的運動。主要是增加軸的導軌
