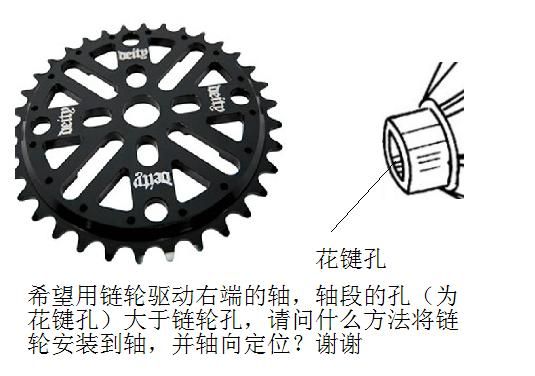

求助兩零件的連接方式

查看數: 7445 | 評論數: 27 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-3-30 16:09

本帖最后由 linda_wu 于 2012-3-30 16:15 編輯

回復

linda_wu 發表于 2012-4-8 13:40:18

加工了一根軸，鏈輪選了寬一點的，以過盈配合的方式與之聯接，軸再與圖中的軸焊接

荒漠孤旅 發表于 2012-3-31 13:20:53

加工個軸，做過渡，兩個零件同裝到一根軸上。

餓狼小軍 發表于 2012-3-31 12:51:39

可以加一個盤蓋的些零件，用螺釘與鏈輪連接，再與軸配合，

linda_wu 發表于 2012-3-31 11:38:20

直接給有經驗的師傅去了，謝謝大家，等做好了公佈我的結果

火鳥哥 發表于 2012-3-31 10:59:09

要不考慮用焊接技術，把花鍵的一端與鏈輪焊接上。

壞壞小子 發表于 2012-3-31 10:35:54

linda_wu 發表于 2012-3-31 10:01
軸長大約250MM，孔深100MM，孔內大徑50MM左右，小徑40MM，鏈輪孔徑23MM，鏈輪很薄大約5MM左右

鏈輪這么薄，，傳動的扭矩不是很大吧！個人意見和16樓的一致，不知可行不？！

linda_wu 發表于 2012-3-31 10:01:23

翔夢隨風發表于 2012-3-30 17:07
樓主是否把軸的和鏈輪孔的尺寸給一下，鏈輪的厚度軸的長度什么的

軸長大約250MM，孔深100MM，孔內大徑50MM左右，小徑40MM，鏈輪孔徑23MM，鏈輪很薄大約5MM左右

hawk23 發表于 2012-3-30 17:26:39

linda_wu 發表于 2012-3-30 16:55
用定位銷或定位螺釘也考慮了，只是軸是已經熱處理過的，買的現成的，不要拍我哈

熱處理過 ...

嗯，得看硬度多高的
如果硬度比較低，加工起來應該還可以

翔夢隨風 發表于 2012-3-30 17:07:02

樓主是否把軸的和鏈輪孔的尺寸給一下，鏈輪的厚度軸的長度什么的
