發布時間: 2012-7-21 08:57
正文摘要:這個是用在內外圓磨床帶動主軸的安川的伺服電機，用的是四峰皮帶PK735的大概用了兩年就斷了一個，這是第二個了。 買皮帶的時候沒有這個規格的，從市場上間斷一個量長度一樣就用了。裝皮帶的時候裝的蠻緊的。不 ... |
| 謝謝各位。如果兩個帶輪不平行，會對它有多大影響呢？ |
| 建議增加擺線針變速箱，電機只做旋轉運動，不承受徑向力。至于皮帶松緊主要看下撓度，太緊容易過載，太松易打滑。 |

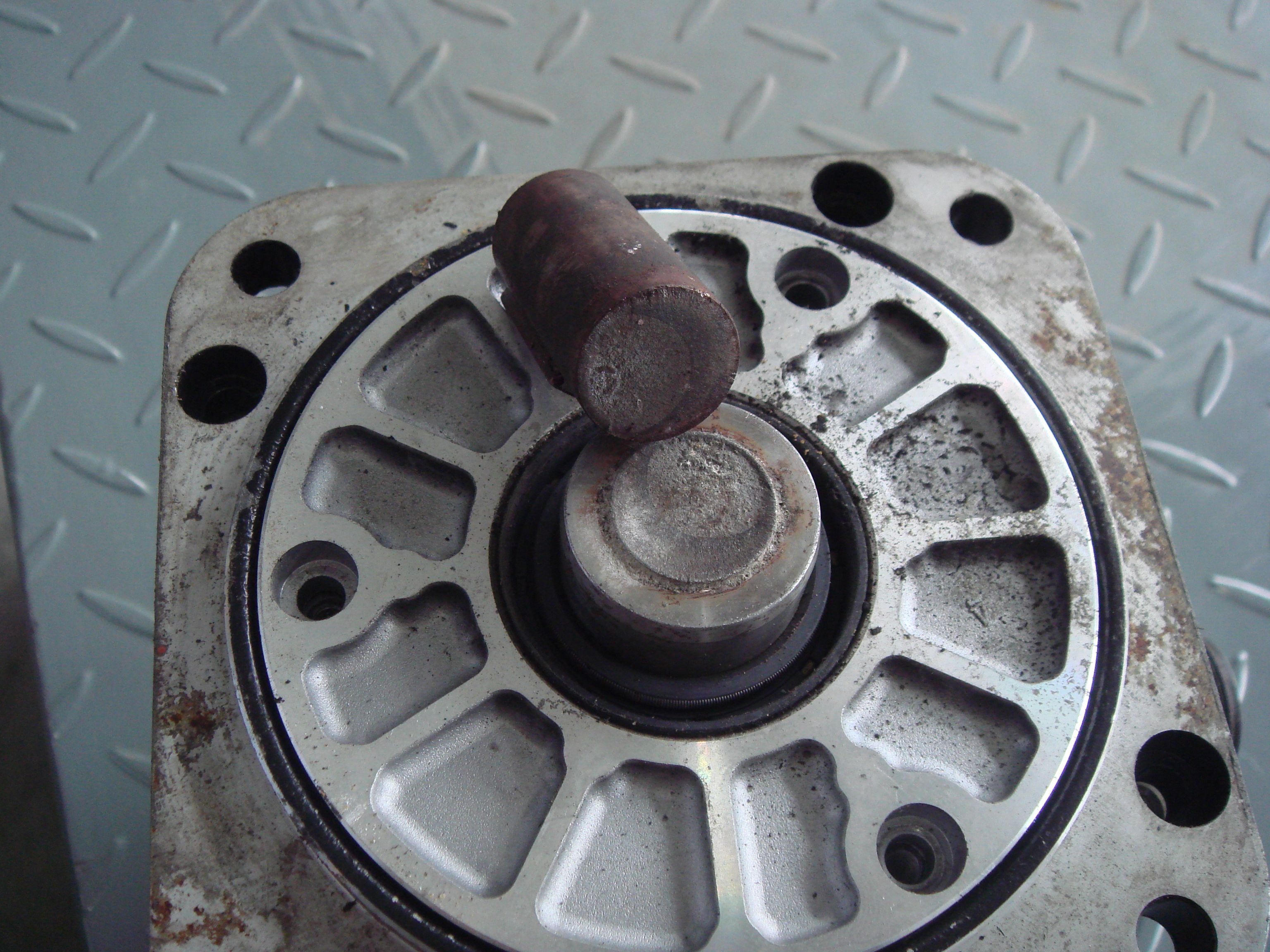

| 放大圖片看，外圓周像是焊接的痕跡...或許是焊接造成的應力集中和初始缺陷，然后疲勞斷裂？看斷口的光滑區和粗糙區有點不太理解.. |
shanfu_yuan 發表于 2012-7-21 09:03 老師說的對頭。 俺補述，當按裝后皮帶對軸會有徑向的應力，當軸是懸臂形態時，因帶輪偏心所產生的不均力反映到軸時，就如同對軸施加反向變動力，疲勞失效會很明顯在設計值之前發生。 |
|
本帖最后由 shanfu_yuan 于 2012-7-21 09:09 編輯 電機軸一般不太適合直接施加徑向力的，有要求的。照圖片看是在臺階的地方，疲勞斷裂？ |
