cm272 發表于 2013-1-8 10:28
只是因?yàn)樽约簭膩頉]有做過這個旋轉接頭，客戶有要求，現在作出的構思自己也覺得不咋樣，所以希望哪位大俠能 ...

這應該就是大口徑一點的，管道回轉接頭，口徑是沒問題，還需要知道轉速和壓力

沒看懂

滕州亞弘旋轉接頭專業設計與制作

應該樓主需要的是這種

也沒有看明白你說的什么意思？表達的不夠透徹

你這粉料有沒腐蝕性，之類的性質
不過看你的結構中最主要是想達到2個要求把，一是不能泄露，二是可以轉向
你的結構轉向可以到達，泄露時間久了，可能就不行，可以參考下泵軸的填料密封方式，外加以填料壓蓋

逍遙處士 發表于 2013-1-8 13:13
旋轉接頭是這樣的，大概意思。倆軸承定位，軸向力大不能用這種，然后一個密封圈搞定。

怎么看不見你發的圖呢，能再發一次嗎 {:soso_e100:}

旋轉接頭是這樣的，大概意思。倆軸承定位，軸向力大不能用這種，然后一個密封圈搞定。

只是因?yàn)樽约簭膩頉]有做過這個旋轉接頭，客戶有要求，現在作出的構思自己也覺得不咋樣，所以希望哪位大俠能提供一個設計圖。
需要的參數是：1、接頭下面的料管旋轉角度只是在0--120°間；
              2、上面料管為DN200，下面斜管為DN250；
              3、料粒度是30目左右

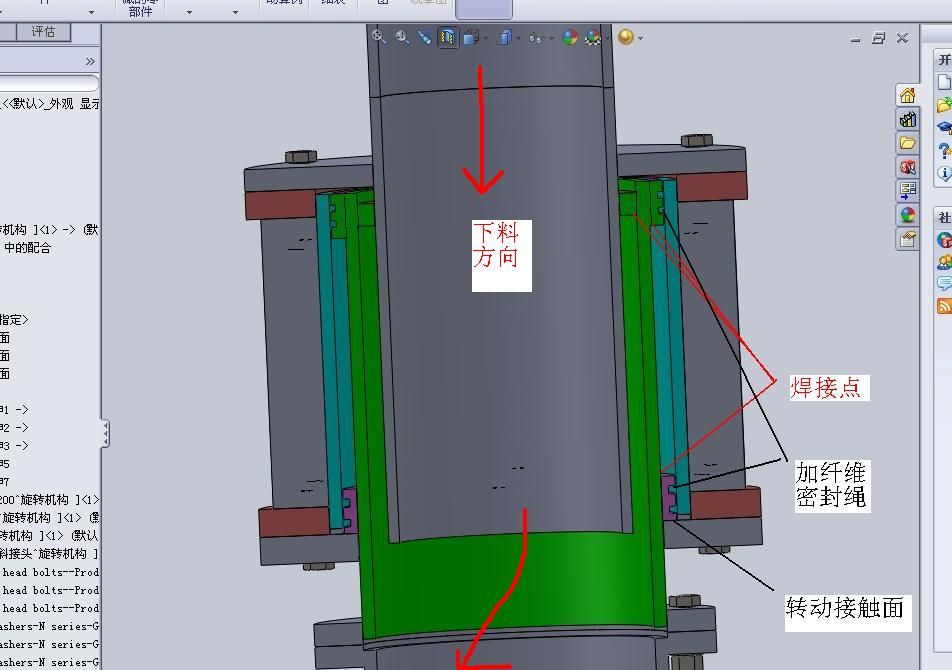

你點出焊接點的位置，是何用意。這與旋轉接頭的密封有什么關系。
這個思路別人根本無法判斷，因?yàn)闄z驗真理的標準是實踐，你問問客戶吧。
