發布時間: 2013-11-19 21:04

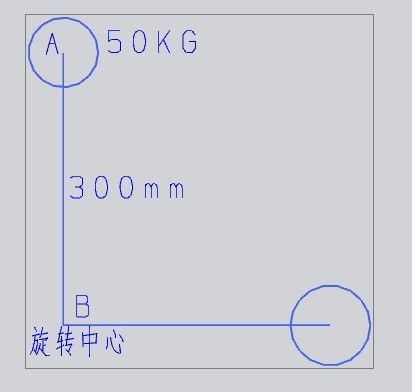

正文摘要:如圖所示，A繞B點做90度擺動，一次擺動時間為2秒. 請教用什么樣的結構 1.能使每次擺動角度誤差控制在0.1度以內 2.是否需要配重 |
| 旋轉氣缸最佳，經濟又方便。 |
| 可以說詳細點嗎 |
| 旋轉氣缸 |
| 來過，學習了。 |
| 如果角度是定死的90度，傳動可以用旋轉氣缸（帶緩沖），機械上用限位擋塊來靠上 確定最終位置。如何。 |
| 分割器就可以了啊，電機正反轉就行，速度也達得到，剛性也夠，精度正負30秒 |
| 伺服電機無壓力。 |
geogry 發表于 2013-11-23 21:28 有個圖就好了 |
fyy小魚 發表于 2013-11-23 21:31 側隙怎么消除呢 |
