沒見過這樣做的，你的轉軸沒有軸承支撐？

這是懸臂軸，它的重心靠近轉盤，在重力作用下會有比較大的下垂，同時聯軸器和電機輸出軸都會受到一個彎矩。

如果你還讓電機轉動，電機軸和聯軸器會被反復的扭彎，這就是周期性作用載荷，如果非要這樣的結構，需要校核電機軸的壽命，看看能承受多少次循環。

你的電機也很生猛，功率315kW。

電機樣本上有列出允許的徑向力和作用位置曲線，對照這個就可以計算檢查你的“懸臂”結構的載荷是否在其允許范圍內。同樣也有允許的軸向力限額，對照檢查你的軸向推力是否在其允許的范圍內。

同樣的要校核你的聯軸器的連接強度和緊固件的壽命。

兩軸的同軸度偏差影響其重心偏移量，相對于軸自身的彎曲，這種偏差近似于不用考慮。
聯軸器端面跳動影響其傾斜角度，它對重心的偏移貢獻大。如果你非要這樣的結構，建議限制聯軸器的端面與軸線的垂直度，或者限制跳動，只允許內凹。

這結構和懸伸出去的皮帶輪類似，沒有卸荷結構，總是讓人很揪心。

打死你 發表于 2013-12-1 20:06
是調頻的異步電機嗎？從低轉速逐漸提速。轉子軸上應該是一對圓錐滾子軸承，脂潤滑。這樣的前提下，如果不同 ...

大神好，請問一下這個計算過程是怎樣的，邊界條件和激勵加載如下圖，軸我定為470MM，但是結果還是偏大，另外想問您那個計算軟件是用的什么？

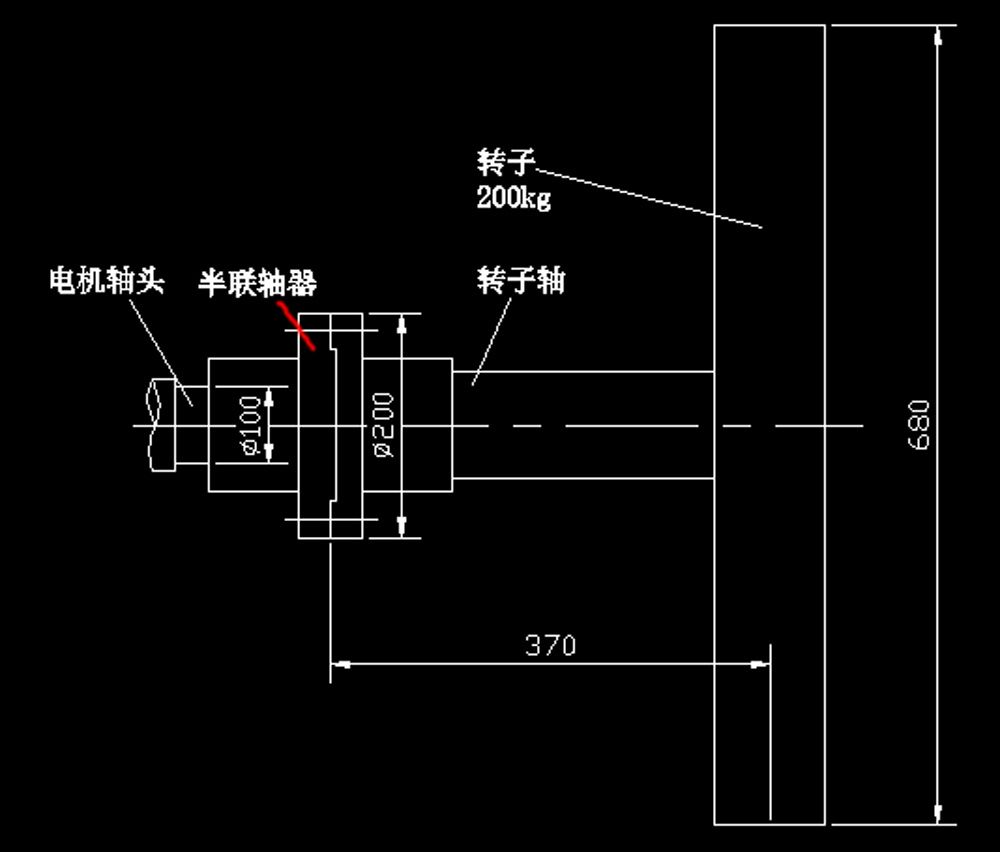

轉子直接掛在軸頭上

進行有限元分析唄

新人雖然不太懂，但是還是覺得很厲害的樣子，默默學習，頂貼賺錢

沒有意義的標題---------這么大功率電機直接連接？

如果做過臥式的沖擊發電機，就知道這樣弄是不合理的，扭振得不到有效控制，這么大的一個惰轉飛輪，絕對不能沒有止推還單向支撐，這樣是發散震蕩，很快就會把一側的軸承震壞。沖擊發電機都是為何獲得瞬間的大電流，先加速飛輪至額定轉速后，讓飛輪快速停下來，釋放瞬間大電流，一般容量大到一定程度，臥式就作不下去，需要做為立式的，這樣避開了單邊擾動引起的撓度無法提升臨界轉速的問題。
---------
這樣的圖紙不是什么正規相關行業大廠的作品，如果做過大型電機或冶金設備，哪怕只有3年設計經驗也不會如此。其實對于沖擊發電機或飛輪儲能的廠家，都可以很好地處理這樣的工況，并且都是成熟結構。

我就知道兩點，第一你自己操作使用，閻王爺會很高興又多了一個部下
                      第二給別人用你等著賠醫療費吧

打死你 發表于 2013-12-1 20:06
是調頻的異步電機嗎？從低轉速逐漸提速。轉子軸上應該是一對圓錐滾子軸承，脂潤滑。這樣的前提下，如果不同 ...

能分享一下sw模擬的過程嗎？

沉都沉了，又被禪師頂上來。
難道禪師在等待998的嘆息
