俺不懂電氣，特來求助跟請教哦

查看數: 5231 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

[VIP]Psyche

發布時間: 2014-8-19 23:37

正文摘要:

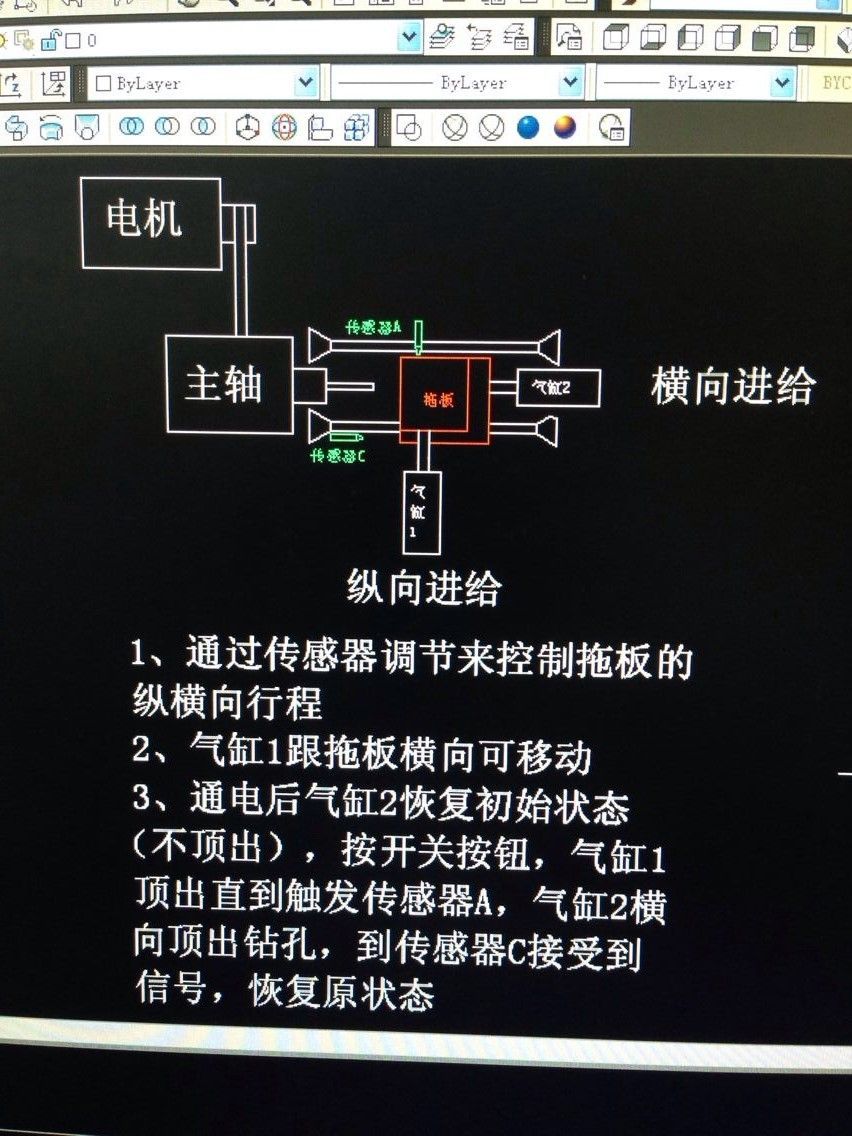

8 a! l4 J6 n1 \ A3 Q , X0 s8 M& ] f 2 O& V4 L* n: y: j1 C/ t老式的手板車床想改成用氣缸來代替 & u4 H7 E" {7 L7 J1 |7 E懇請大俠各位看了幫我選型嗎可以？？$ V& ...

回復

spinachzwx 發表于 2022-9-19 17:59:50

感謝各位的分享！

ldylq 發表于 2014-11-21 16:40:08

這個方案有兩個問題，1、通過傳感器調節來改變行程實現不了，傳感器只能用來檢測物體的有無或物體運動是否到位，必須加一擋塊之類的行程限位裝置來改變行程，再通過傳感器來確認是否到位，2、通過氣缸實現鉆孔進給，進給速度不給保證一致

sundy25 發表于 2014-11-19 19:34:05

zys773 發表于 2014-11-19 19:00
1 L+ Y A1 {' I8 X' K0 Q沖力大可以加阻尼彈簧，氣缸便宜，有氣泵就能用，傳感器控制電磁氣閥。如果電控：2套步進電機加步進驅動器再 ...

阻尼彈簧受力應該是呈拋物線的，鉆孔的時候不勻速產品質量會有影響吧？加了阻尼之后氣缸的功又小了，可能會影響進給。感覺只把橫向進給改成變頻電機就可以了，縱向的頂?shù)街蠹庸r(shí)不會受太大應力。
