求教一個標注問題，困惑我很久的。一直不知道怎么標注才嚴謹。

查看數: 3039 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-8-7 13:57

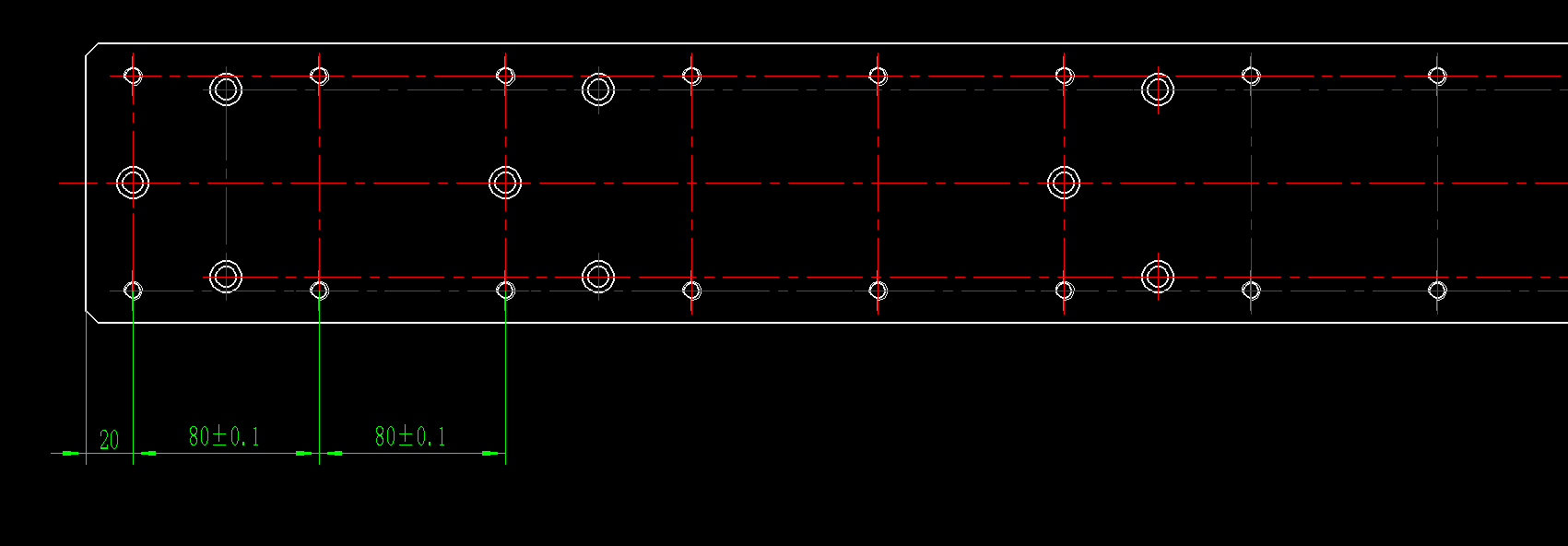

如圖，一排間距是80的孔，上面安裝導軌。孔間距的公差該如何標注。如果標注±0.2，每個間距都按上差干，后面的開孔就裝不上了。

回復

蚊子36 發表于 2016-7-13 15:19:03

可以用坐標表示

awp44 發表于 2016-7-13 15:04:06

277741987 發表于 2015-8-7 15:13
機械設計手冊中的孔間距公差標準。

受教！

277741987 發表于 2015-8-7 15:13:42

本帖最后由 277741987 于 2015-8-7 15:19 編輯

機械設計手冊中的孔間距公差標準。




277741987 發表于 2015-8-7 14:44:16

安裝導軌的孔間距應該是正負0.2。導軌的孔都是按照精度較高的要求加工的。

277741987 發表于 2015-8-7 14:42:47

根據通孔的大小來選擇孔間距公差的，這個標準機械設計手冊有標準的。公差按照通孔直徑減去螺栓外徑之差除以2得到的對稱公差。因為這個孔間距公差問題，我們設計部門和質監部門爭論了很久，查機械設計手冊得到的。

萬寶龍 發表于 2015-8-7 14:09:56

極坐標

是絕對坐標發表于 2015-8-7 14:35

biudiu 發表于 2015-8-7 14:08:55

http://www.odgf.cn/forum.php?mod=viewthread&tid=412926

這個帖子就是個很好地例子

6m長的床身上幾百個孔，我都是用坐標尺寸畫的，所有尺寸只有一個基準，沒有任何問題

biudiu 發表于 2015-8-7 14:06:50

所有尺寸從同一個基準去返
或者畫一個尺寸鏈

所有孔對于基準偏差都是±0.1
