發布時間: 2015-9-11 17:36

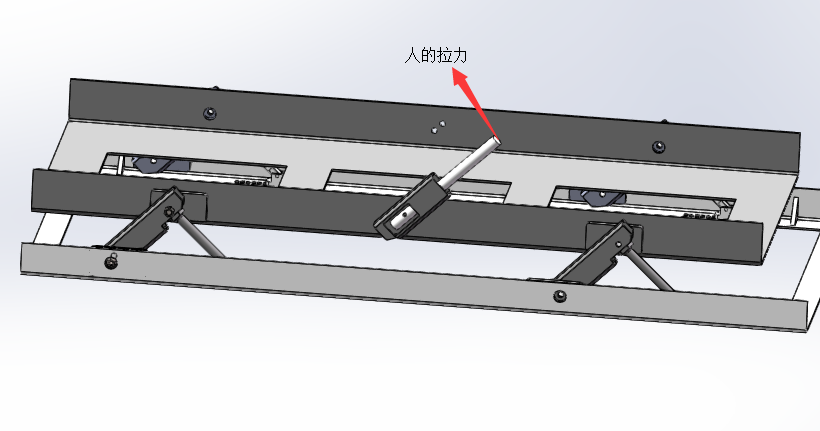

正文摘要:本人在做圖中，一個人力靠一根桿拉起來的平行結構，當問及主管時，說圖1的出力結果，會使底板移動，而圖2的出力結果則不會，設計目的：是要保證這個底板結構不動，上板要上升起來！底板貼于地面！ |
| 同問 |
|
老鷹能留言我的帖子，作為新人還是有點激動！確實問題提得不夠規范，對于主管的意見，保留懷疑態度! 問題補充：這個拉桿是兩端對稱拉，不存在受力不均的情況，只是圖上沒畫出對面的結構而已! 兩塊鈑金自重都是10kg,然后上板還要負載100KG，考慮上板的負載受力在許用應力范圍內不發生變形，下鈑金右端靠墻（只有左邊的移動自由度） |
| 將人字支撐結構單獨上圖（特別是圓支撐桿），這樣更加容易方便判斷。我覺得底板會不會動，還要考慮自重。 |
| 同問 |
|
為什么圖一會移動，圖二不會移動？如果圖一會移動，多大力會移動？圖二就真的不會移動嗎？？？假設別人問道這些問題，該如何解答？？？~~~ 同問 |
|
本帖最后由 xuan1495 于 2015-9-11 19:32 編輯 為什么圖一會移動，圖二不會移動？如果圖一會移動，多大力會移動？圖二就真的不會移動嗎？？？假設別人問道這些問題，該如何解答？？？~~~ |
| 傾向于圖2 |
| 上板很薄的話拉易變形， 建議采用圖2拉桿安裝位置更平穩 |
| 你的問題好像不夠完整。你不同意主管的意見嗎？ |
