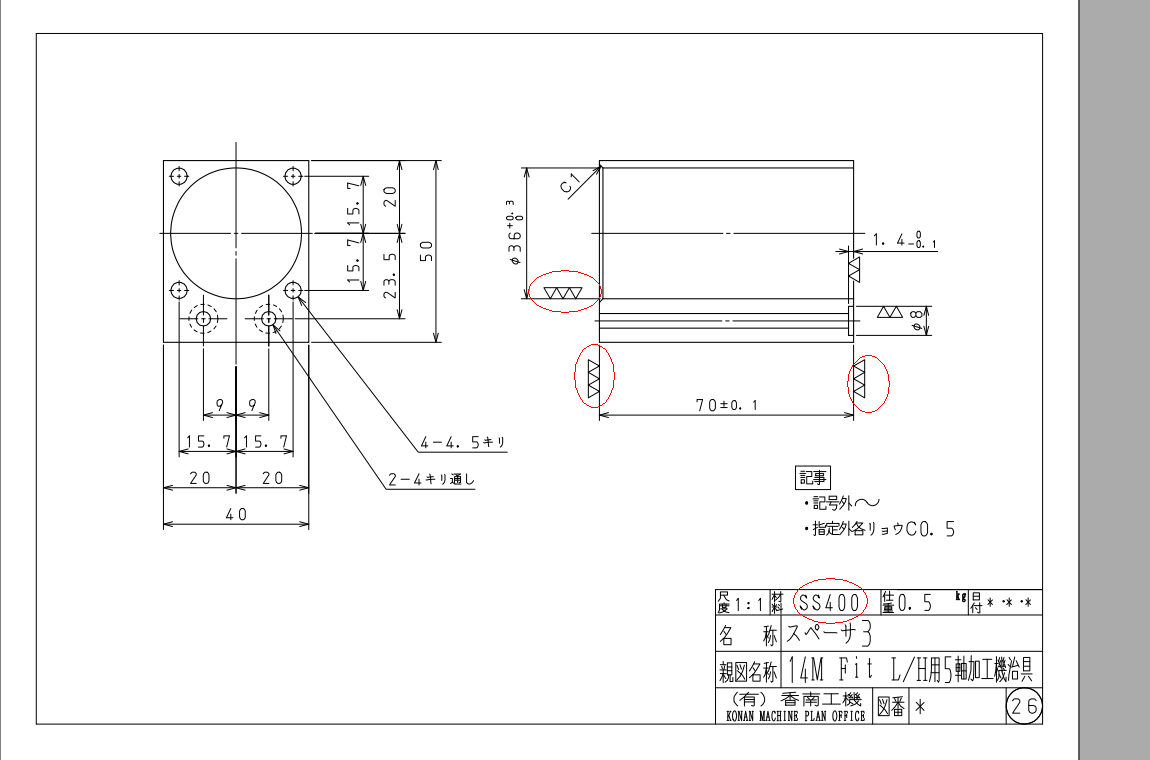

孔尺寸都不標直徑符號么？

漲見識了

對是這樣的

2個△代表粗糙度是3.2，3個代表1.6，4個代表0.8，島國1.6就要用磨床研麿

我擦。我也有這家公司的圖紙。液壓夾具的。QQ 965530784 歡迎交流

C:\Users\wei\Desktop

日本圖紙是一角法，剖面線不畫的

長見識；謝謝了

學習了

ss400是日本鋼材材質的一種標示方式，相當于國內的Q235號鋼。 國外標準的結構鋼常按抗拉強度來分類，如SS400（日本是這樣標示的），其中400即表示σb的最小值為400MPa超高強度鋼是指σb≥1373 Mpa的鋼

1個倒三角,表示“一次加工、走刀”,倒三角的尖就是“刀尖”,3個倒三角,表示“3次加工”,即粗加工、半精加工、精加工.G 表示磨削.日本圖紙就是這樣標注的,相當于Ra1.6到Ra0.8.
