懇請大家給出個主意，把電控部分不單獨放

查看數: 5188 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-11-16 19:14

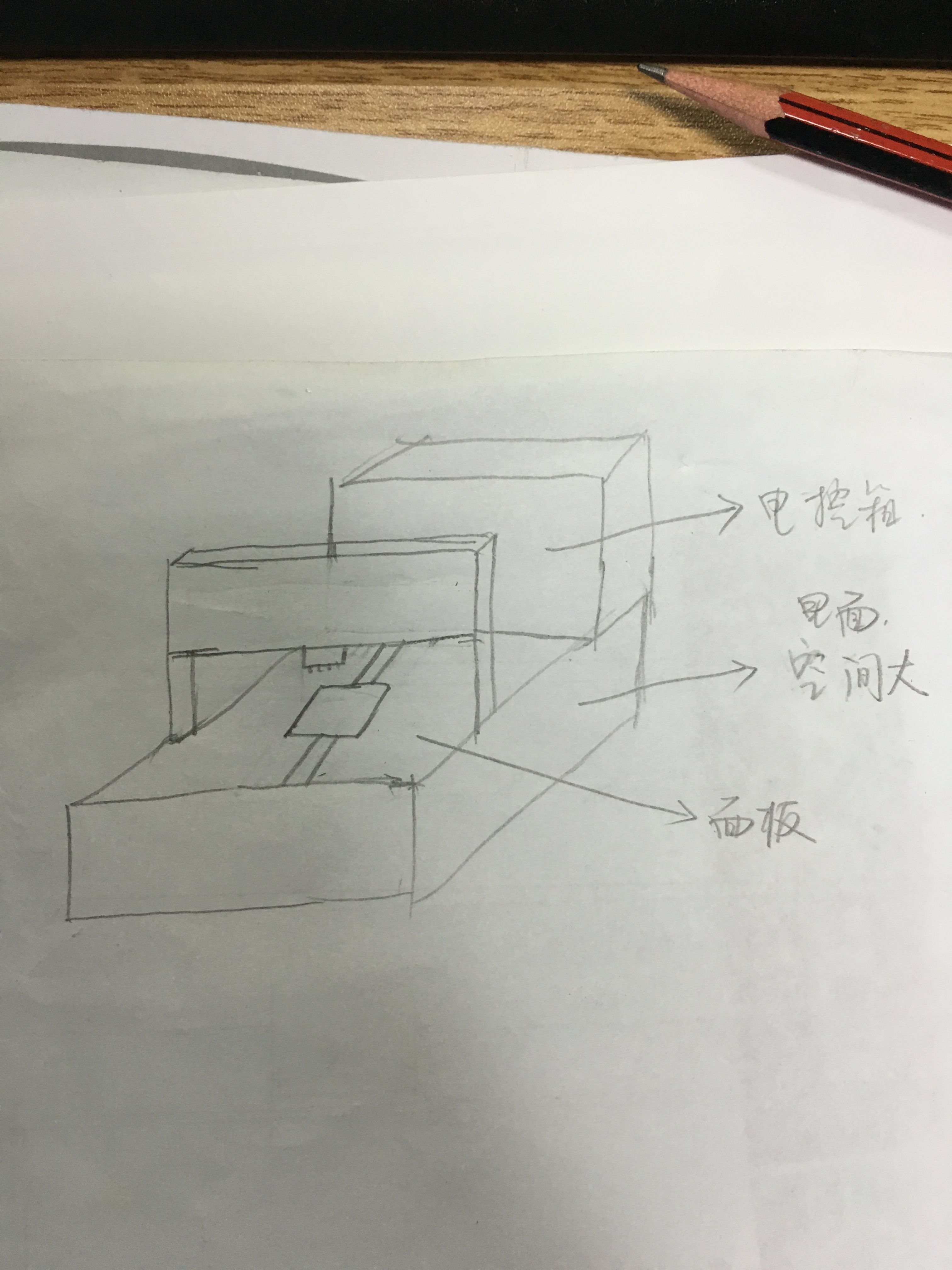

目前做的機器電控箱是在后面單獨出來的，檢修也方便。現在想把電控部分放到機器里面，因為感覺里面是空間挺大有點浪費，還可以縮小機器體積。但是這樣弄得話感覺檢修好不方便，還是自己見的太少了，懇請大家給出 ...

回復

wx_O9Wh3Xyi 發表于 2020-1-17 16:24:08

666666666

WUHANLIST 發表于 2015-11-16 21:04:04

不知道你的設備長方向與縱向深度。可以是抽屜柜，也可以是門板上做暗柜，象冰箱門上的格子一樣，打開后整個暗柜一起旋出，檢修也很方便。

小趙8808 發表于 2015-11-16 20:38:37

水水5 發表于 2015-11-16 20:33
有一種抽屜柜
多到電力室參觀一下，你就會有靈感的。
作為設備廠家，肯定有很多配套的電氣廠家，去他們廠 ...

多謝多謝。還是自己見得太少了

水水5 發表于 2015-11-16 20:33:03

有一種抽屜柜
多到電力室參觀一下，你就會有靈感的。
作為設備廠家，肯定有很多配套的電氣廠家，去他們廠子里參觀一下。
你這個“三維”著實有點看不太明白。

小趙8808 發表于 2015-11-16 20:13:44

好好干機械發表于 2015-11-16 19:50
柜子做成開門的，空開接觸器繼電器端子排啥的通過din導軌安到一個板子上，在柜子后板做鉚接螺莊直接把電 ...

多謝啦。然后都固定到抽屜上，檢修就方便多了。

可以的，加個電纜保護鏈條，一拉電纜規則出來的發表于 2015-11-16 20:29

可以的，加個電纜保護鏈條，一拉電纜規則出來的發表于 2015-11-16 20:29

小趙8808 發表于 2015-11-16 20:10:44

本帖最后由小趙8808 于 2015-11-16 20:14 編輯

小老任發表于 2015-11-16 20:07
你的面板下面的箱體能加高嗎？能加高的話就如2L所說，開一對門，把電控柜放里面，方便檢修。不能加高的話， ...

我想半天也是這么想的。加高的話體積就變大了。還是做成抽屜來的方便。抽屜上再加個支架，拉出來的時候可以支撐下。

小趙8808 發表于 2015-11-16 20:09:31

fly402418688 發表于 2015-11-16 19:42
檢修率很高嗎？
機身下方可以做個電控箱，開一對門，如果空間夠的話檢修也不會很麻煩吧？

我想的是里面安裝兩個導軌，檢修的時候就跟抽屜一樣拉出來，線留的長一點。

小老任 發表于 2015-11-16 20:07:03

你的面板下面的箱體能加高嗎？能加高的話就如2L所說，開一對門，把電控柜放里面，方便檢修。不能加高的話，把面板下面的箱體做成抽屜狀，像桌子一樣，需要檢修的時候，把抽屜拉開。電板固定在抽屜里，預留足夠的線用穿線管包好。一個不夠可以多做幾個抽屜。

好好干機械 發表于 2015-11-16 19:50:31

柜子做成開門的，空開接觸器繼電器端子排啥的通過din導軌安到一個板子上，在柜子后板做鉚接螺莊直接把電控原件板子擰上就好
