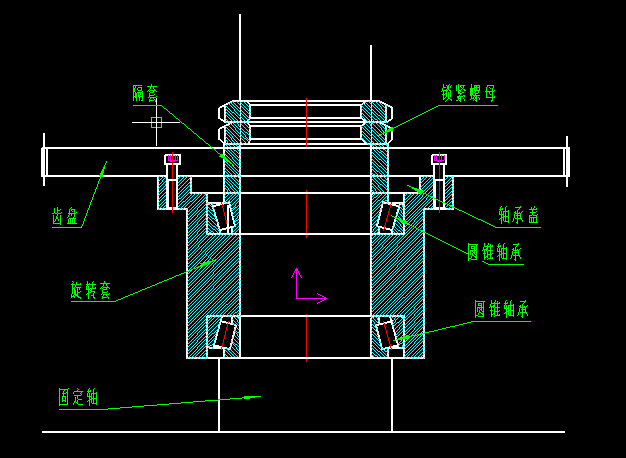

類似回轉工作臺

不知道樓主是用來做什么的，可以考慮凸輪分割器！

角接觸軸承背對背組合比較好，交點在一條直線上；你這個可能會卡死。

zbeee 發表于 2015-12-3 09:48
奧  轉盤外徑700    外面是伺服電機+行星減速機    聯系了家定做回轉支撐吧   安裝簡單

lz沒說明負載情況，精度，速度要求，
伺服電機+行星+回轉支承，不少錢啊。
感覺lz在按最貴的走~

1、固定軸和其余零件沒有必要配合的地方，留間隙給它。2、齒盤開定位沉孔，不然旋轉套不好安裝，固定建議加銷孔。3、軸承蓋是配做的，最好留個臺階出來。4、圖畫清楚一點嘛，刨面線好亂。

旋轉套內徑必須要比固定軸要大吧，至少要大于軸承內圈，軸承蓋最好螺絲固定

168898 發表于 2015-12-3 08:28
建議使用角接觸球軸承

為什么呢？

這樣看裝拆不方便。以后軸承的更換好麻煩

奧  轉盤外徑700    外面是伺服電機+行星減速機    聯系了家定做回轉支撐吧   安裝簡單
