可以在油缸給油管上增加壓力均衡裝置，達到雙杠行程同步...

害怕伏櫪 發表于 2015-12-21 08:42
998大俠所說規范當然沒有錯。
不過樓主的情況負荷有限。“第一負載較大達到幾噸”，對于液壓來說簡直是不必 ...

彭老師請教個基礎問題：在負載決定壓力，流量不同引起不同步的前提下。對此題而言，如果溢流閥控制主油路，兩個缸里的油壓是一樣的么？在一個就是，這種偏載結構的不同步程度是不是一定比均載結構大？能大多少有計算公式么，謝謝！

跟大俠們學習一下

ytyup5i 發表于 2015-12-21 20:01
你施加的載荷不會引起上桿偏轉嗎,上桿偏轉后,兩導向套的距離跟桿上鉸鏈的距離不同,會不會引起導套的內側受 ...

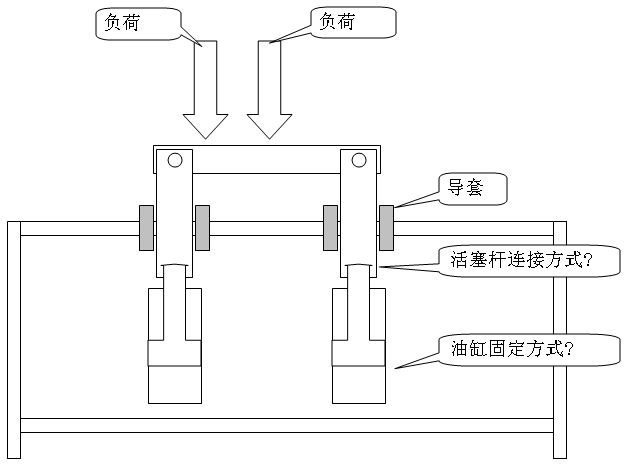

是的，您說得有道理。18樓我畫了個圖就是推測是這個意思。

害怕伏櫪 發表于 2015-12-21 08:42
998大俠所說規范當然沒有錯。
不過樓主的情況負荷有限。“第一負載較大達到幾噸”，對于液壓來說簡直是不必 ...

一個分流集流閥，
其余皆不須細察。

子子61961 發表于 2015-12-21 13:53
壓力機設計制造維修相關。

哦，謝謝告知！

子子61961 發表于 2015-12-21 13:57
是的。并且是帶有銅套的鉸鏈。

你施加的載荷不會引起上桿偏轉嗎,上桿偏轉后,兩導向套的距離跟桿上鉸鏈的距離不同,會不會引起導套的內側受力,從而導致油缸漏油,導套磨損.是不是這個情況?

看明白了，基本上都解決了，就是有點想不通，為什么要用頭部法蘭，采用底部固定不是更好嗎？受力會比較好的轉移到底座上，而且法蘭時間長了難免會變形吧！

沒啥，啤酒設備卸垛機，國內國外的設備多這樣，雙氣缸，尾部耳座
