請教伏櫪老前輩，該機構搖臂被卡死，轉動不了

查看數: 11482 | 評論數: 46 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-1-19 05:58

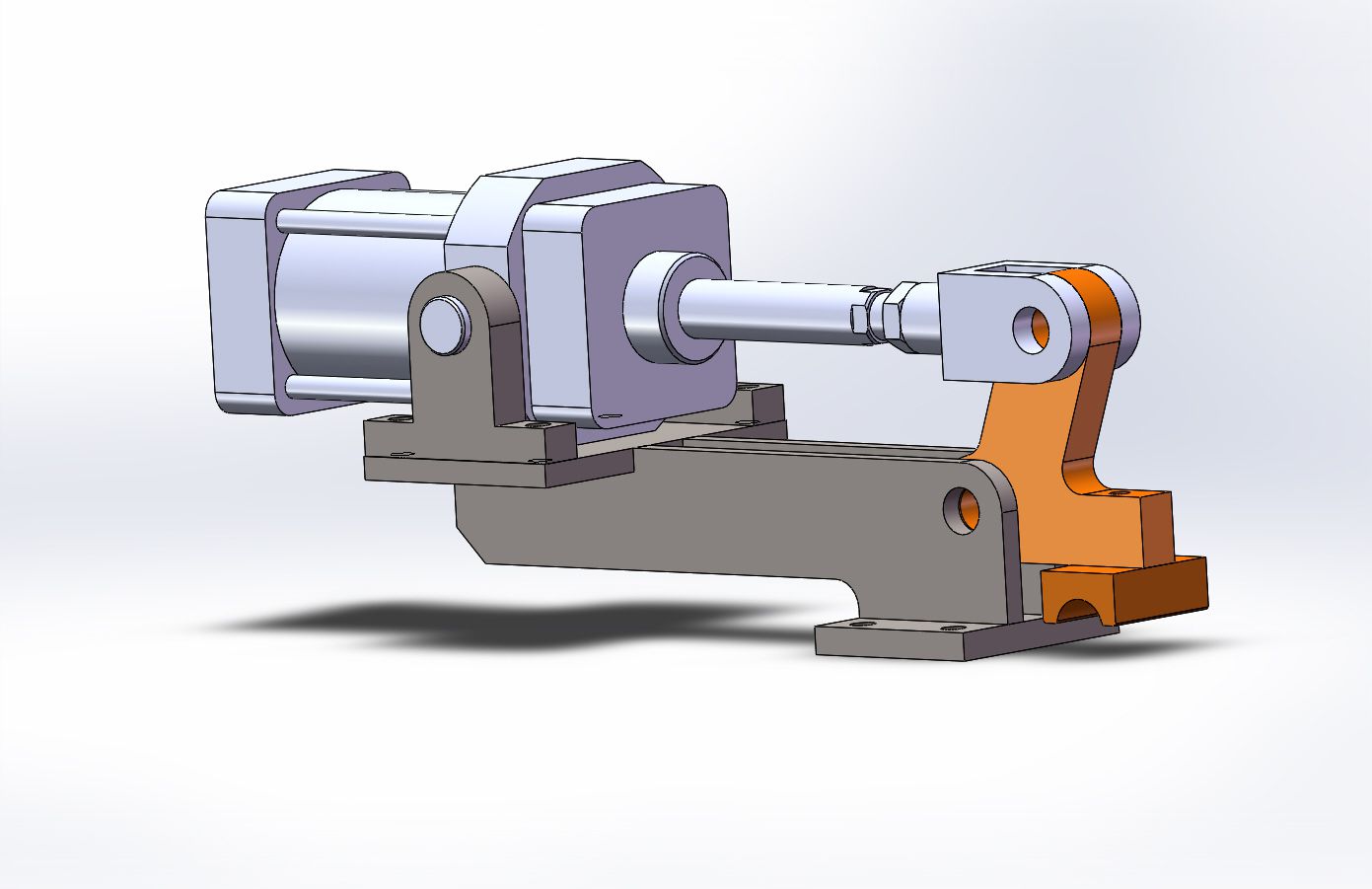

請教伏櫪老前輩，在學習您的圖紙過程中，發現該機構搖臂被卡死，轉動不了。是不是我學習中有盲區，請不吝指教。

回復

97號白酒來二兩 發表于 2016-2-4 23:06:31

伽陵鳥發表于 2016-1-19 08:16
氣缸支點目測還要下沉，你現在氣缸拉回時如果三個點在一條線，那就到死點了，只看圖，你側面圖示截個圖看看 ...

贊同這個觀點，個人觀點為了避免到死點可以加裝一個限位。

倪琪 發表于 2016-2-4 21:51:04

經過老前輩的修改三維建模是可以動了，
實際呢？設計得不合理啊！

iyxx37 發表于 2016-2-4 17:22:46

氣缸縮回時是死點

iyxx37 發表于 2016-2-4 17:14:53

基礎的東西就是這么可怕

柚子君 發表于 2016-1-22 21:32:03

不會卡死的除非尺寸剛剛好符合死點位置，這個氣缸可以通過擺動來完成三角形一個邊的長度和角度變化。

dhmqy2014 發表于 2016-1-22 16:25:07

新手！！！！路過！！！！！！！！

萬寶龍 發表于 2016-1-21 16:51:49

沒算好啊

li392923925 發表于 2016-1-21 16:32:11

其實有時候我也會遇到這種事，第一次打開是可以動的，關閉后再次打開就動不了了。猜測可能是用盜版軟件的原因。

黑熊怪 發表于 2016-1-21 16:21:21

我暈，這也叫問題？還成熱貼了

害怕伏櫪 發表于 2016-1-19 21:36:20

直接用SW. 發表于 2016-1-21 05:21

老師你設計這些結構是先畫CAD，布局好位置還是在SW 畫個結構圖再看著修改局部尺寸以達到需要的要求？發表于 2016-1-20 22:49
