wang3452dd 發表于 2016-2-18 16:52
我去，你真的看不懂嗎？還是在逗我。上面不是有兩個直流電源嗎？對應相應的電源線。驅動線上面標了的啊！ ...

# q  P$ Z; n  w3 }8 ^對電路不太懂，確實不明白圖中的意思，按照你的解釋，現在我的理解為，驅動器端正負兩條線與DC24V電源接通繼電器控制線圈，用來控制繼電器閉合，而再一個DC24V電源線與伺服電機制動器正負線接通繼電器閉合線圈，是這樣嗎

mfl168 發表于 2016-2-18 15:23
總共有6條線，驅動器端BRA正負兩條，DC24V電源線正負兩條，伺服電機制動線圈DC24V兩條，
8 A9 s1 T  G; n) j
按照這個圖所 ...

$ Y& x( r  |- j6 l1 a我去，你真的看不懂嗎？還是在逗我。上面不是有兩個直流電源嗎？對應相應的電源線。驅動線上面標了的啊！繼電器控制端和工作端接線都不會的話……
  h$ M& K7 q3 F/ Z# R

wang3452dd 發表于 2016-2-18 07:42
5 m( P  b9 q: U! o  l伺服驅動器光電耦合器亮，三極管導通，繼電器線圈通電，開關閉合，制動線圈通電制動。

總共有6條線，驅動器端BRA正負兩條，DC24V電源線正負兩條，伺服電機制動線圈DC24V兩條，
, X9 d( Q% x2 \. |- L& V. ?
按照這個圖所示，那么這6條線分別怎么連接繼電器，能說詳細點嗎  謝謝

為之奕 發表于 2016-2-18 09:46
繼電器和常開觸點用虛線連接表示是一個電器元件，是聯動的，繼電器線圈得電，觸點閉合，制動器線圈得電（這 ...

, O/ U2 S, T! U7 P總共有6條線，驅動器端BRA正負兩條，DC24V電源線正負兩條，電機制動線圈DC24V兩條

按照這個圖所示，那么這6條線分別怎么連接繼電器，能說詳細點嗎  謝謝
0 b9 h; S- Q6 X& ^4 R* M

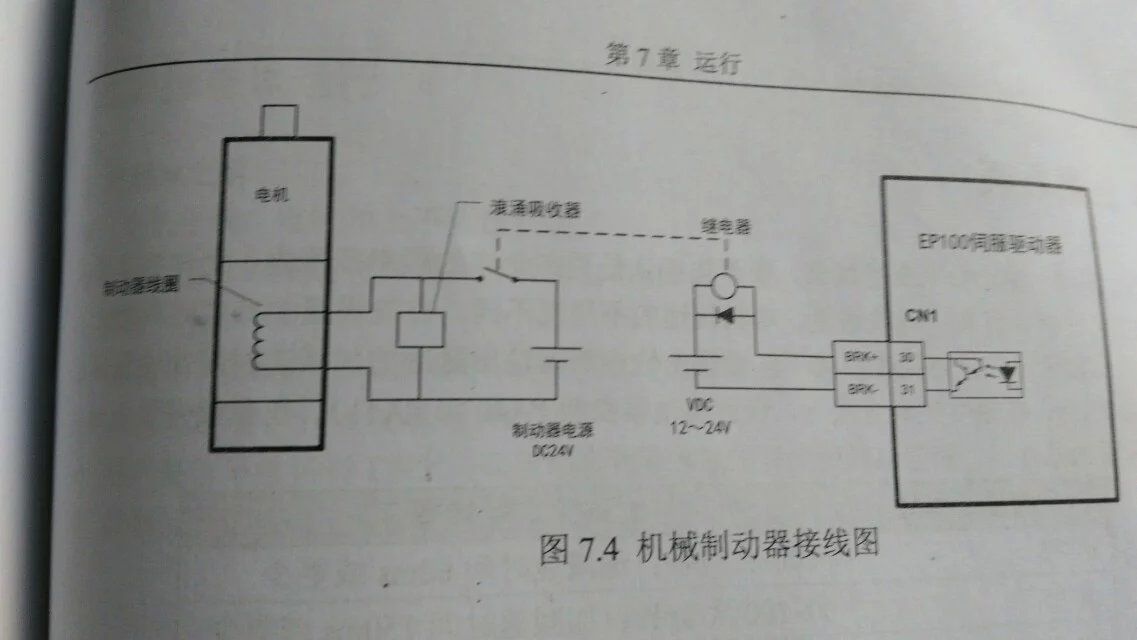

接線圖  太差

繼電器和常開觸點用虛線連接表示是一個電器元件，是聯動的，繼電器線圈得電，觸點閉合，制動器線圈得電（這個一般是通電松開剎車，斷電抱緊剎車）

兩個回路：一個控制回路　一個工作回路。
