現成的激振器不用，自己搞，嘿嘿了吧。

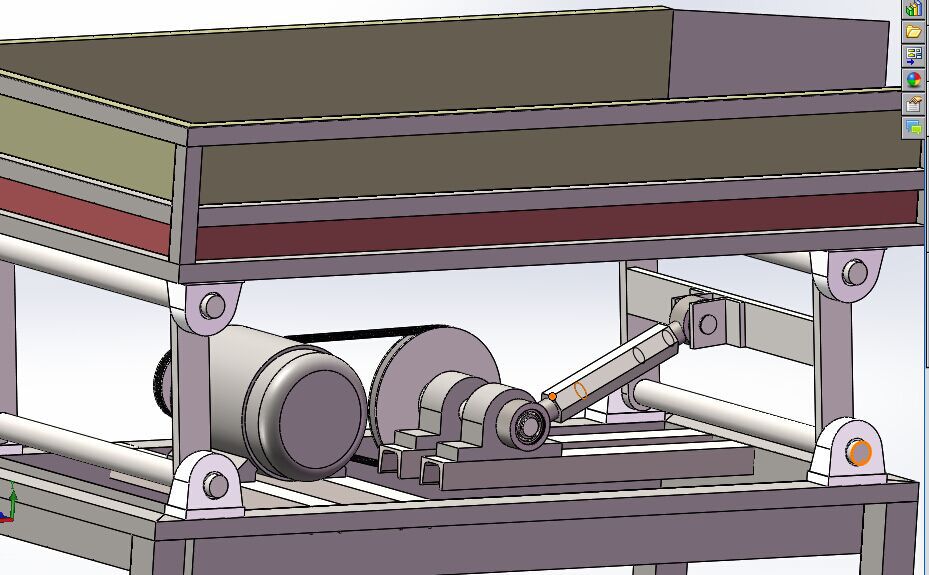

看了大家的帖子，突然想到了一個問題，如果你的設備安裝好后就跟你的圖一樣（哪4個支腿在豎直角度）那真就是一個搖床了，請問你這個安裝好后盤車測量過Y軸方向的位移嗎？估計是很小很小。把傳動機構往左移讓4個支腿傾斜成一個角度，這樣Y軸就有位移了，振幅自然就來了，而且X軸、Y軸都有。具體調整角度可以3維模仿而定。

這個就是一個曲柄搖桿機構，不明白的是，為什么還要加個帶傳動增加成本，直接用電機連接曲柄轉動不行嗎？

這玩意我不懂，也沒有搞過，不過我記得在機械設計手冊上是有關于振動篩的設計的，不知道你這個設計是想當然，還是以某個樣機為基礎而改進的。干我們這一行，要時刻提醒自己，很多事情，不是你想的那樣。

別讓藥片接近邊上行不行

兩邊不振的地方用薄板封起來，這樣藥片也不會卡在上面了

呵呵，不知道你的振動是用來做什么。
這個結構我也試過，用來震落異物的，不行，
后來改成上下振動就OK了，篩子上的東西像水開了一樣，都會翻起來。

補充內容 (2016-3-17 12:23):
看來不一樣，物料是放在篩子里的，篩子和設備是分體的，篩完整個拿走

彈性材料做到擺臂可以根據振篩長度增加

把振篩的四條腿換成彈性材料，保證彈性系數一致，就可以保證物料向前的力大于向上的力。你的篩子四條搖腿是剛性連接，工作中的工作軌跡是圓弧，提供物料向前的力不充分，我們單位使用的分料篩長10米，寬1.5米，使用7.5kw的4級電機，單班輸送物料不低于80噸
