劉嵩 發表于 2016-6-5 23:35

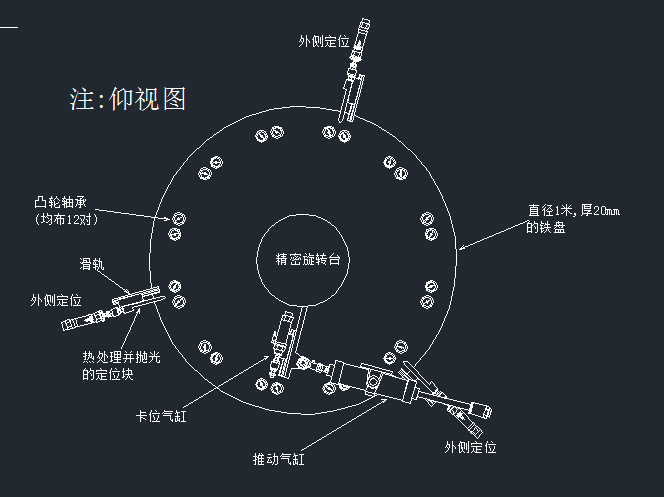

這個仰視圖亮了。

呵呵，只是示意圖，將就看看吧

這個仰視圖亮了。

為什么不用現成的氣動分割器？

對于轉盤的分度，為什么不優先考慮用馬氏輪呢？
這個觀點，在論壇已經重重復復，像祥林嫂一樣說過不知道多少次了。
樓主的東西，如果用氣缸推齒輪，齒輪通過單向聯軸節帶一個撥盤，馬氏輪分度是太容易不過的設計。
結構最簡單，制作很方便；無沖擊，重復定位精度極高。成本也絕對是最低。
但遺憾的是，每次都等于白說。

防爆環境下用氣動分度盤吧，等分分度可以用鼠牙盤

要證？？？

桃源居士A 發表于 2016-10-11 18:07
兄臺的轉盤視頻好沒？

黃了!胸悶的很!方案通過了,但是對方突然提出要證......然后就沒有然后了....

兄臺的轉盤視頻好沒？

龍游大海 發表于 2016-6-7 20:24
祝你1S順利完成

明天沒事好好畫一下，被你們說的我提心吊膽的哈哈，力求做到0.7完成推到位并卡住鎖死這兩個動作，大盤用7075，厚度改20，并局部鏤空等多重手段降低轉動慣量。

祝你1S順利完成

多謝各位的建議，方案審核完美通過，祝我自己順利簽單！

自信的向日葵 發表于 2016-6-6 23:58
四個定位機構，同時定位。零件公差要卡準，特別那幾個凸輪軸承的安裝位置要非常精確，其他的也要多想點辦法 ...

你們肯定要先研究加工和裝配的精度問題，精度不足會產生額外的應力，對于這套東西來說是致命的，跟用多大的軸承沒有關系。

四個定位機構，同時定位。零件公差要卡準，特別那幾個凸輪軸承的安裝位置要非常精確，其他的也要多想點辦法，實際上難度不小。
而且都是剛性的，硬碰硬，如果有一個機構位置不對，后面可能會噼噼啪啪的壞一堆了

能與SKD11熱處理后的硬度相當的恐怕只有鎢鋼了，YG3、YG3x等等，無需熱處理，硬度高于SKD11.只是難加工一點
