180°翻轉機構如何設計

查看數: 23791 | 評論數: 29 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-8-3 18:02

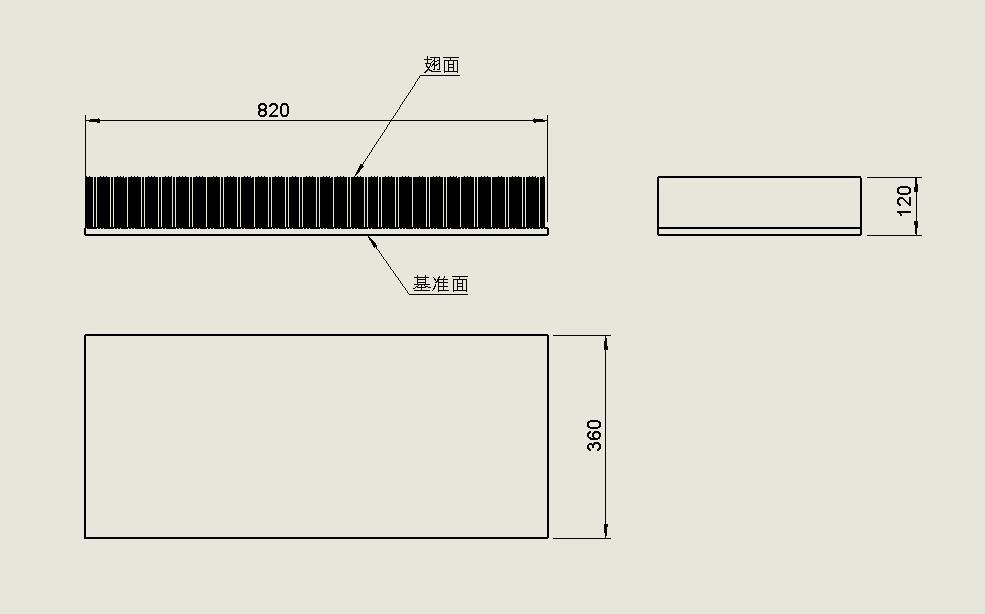

這鋁塊散熱片怎么設計基準面180°翻轉到上面. 產品重量26KG 5056鋁合金怎么設計這個結構. 想做自動流水線.上工序自動鋸料機鋸掉料→180°翻轉→鉆孔.

回復

阿德_KakD8 發表于 2019-9-29 14:25:59

最精典的提升翻轉氣動機構了解一下，一個提升氣缸，一個旋轉氣缸，二個氣缸夾緊。

網上能找到這套模型。


樂陶陶 發表于 2019-9-26 16:28:53

沒有看明白

豹子ZKM 發表于 2019-9-26 16:13:26

932406353 發表于 2016-8-10 08:15
這個是削切式出來翅片，在過高速裁斷機，在把翅面上面飛平，在翻轉180°鉆孔 .攻牙 .鑼槽.

上面飛面，下面鉆孔攻呀，鑼槽不行嗎？

sxyxb 發表于 2019-9-26 09:36:12

可以認識1下嗎 Q105557748我也做類似的

sqiang0881 發表于 2019-2-15 09:49:36

做成隧道式的，類似于易拉罐輸送線的那種

dxlong338 發表于 2016-9-2 17:44:58

同意4樓的觀點，買標準配件，成本更低。

丹楓911 發表于 2016-9-2 16:52:00

932406353 發表于 2016-8-10 14:20
這種翻轉行不 .
輸送機用皮帶輸送.

這個機構挺好的，我見過幾次，完全沒問題

薛清雅 發表于 2016-9-1 23:59:37

等答案

932406353 發表于 2016-9-1 18:41:18

bamboo 發表于 2016-9-1 17:29
類似這種試試

這是振動盤的形式嗎？
我哪個產品800x400x80查不多了 .
一個有25KG的重量了

是振動盤，能否借鑒這種形式立起來再倒下發表于 2016-9-1 18:56

bamboo 發表于 2016-9-1 17:29:55

類似這種試試
