沒看懂

淡然 發表于 2016-8-5 22:10
角度小才能自鎖，我們的設備采用的斜面角度是8°，推力放大倍數為4到5倍。

自鎖是指的斜面小車的角度滿足自鎖條件時，即使100KN的推力消失，頂桿的反向推力不會讓小車移動。摩擦力為0這種理想狀態在現實中是不存在的。

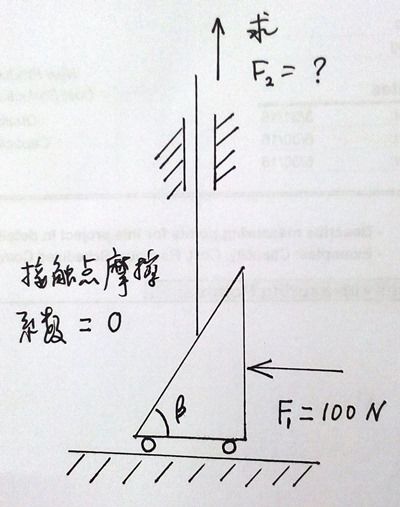

摩擦系數為0，說明光滑接觸表面約束，作用在接觸點，方向沿公法線指向被約束物體.
取分離體頂桿，畫出受力圖。小車對頂桿的約束力的豎直方向的分量大小等于小車對頂桿向上的推力.
再取小車為研究對象，畫出受力圖，頂桿對小車的約束力的水平方向的分量大小等于推力F1，求出約束力F=F1/sinϐ.
根據作用力與反作用力原理把求出的約束力帶入頂桿的方程中，求出F2=F1cotϐ=100cotϐ.

這么簡單的問題，樓主為何迷茫？
我覺得13樓的解法很好，
一個最普通的以不變應萬變的道理：找出相等量。
牛頓第四定律：力的平行四邊形法則

F2=F1/tan(beta)

塵世天涯 發表于 2016-8-5 14:18
樓主已經給出了預置條件，摩擦系數為0，不知2樓和7樓的自鎖從何而來

角度小才能自鎖，我們的設備采用的斜面角度是8°，推力放大倍數為4到5倍。

tanϐ=F1/F2
F2=100/tan

計算瞬間力的大小 用法截面法計算！

樓主已經給出了預置條件，摩擦系數為0，不知2樓和7樓的自鎖從何而來
