發布時間: 2016-9-17 08:24

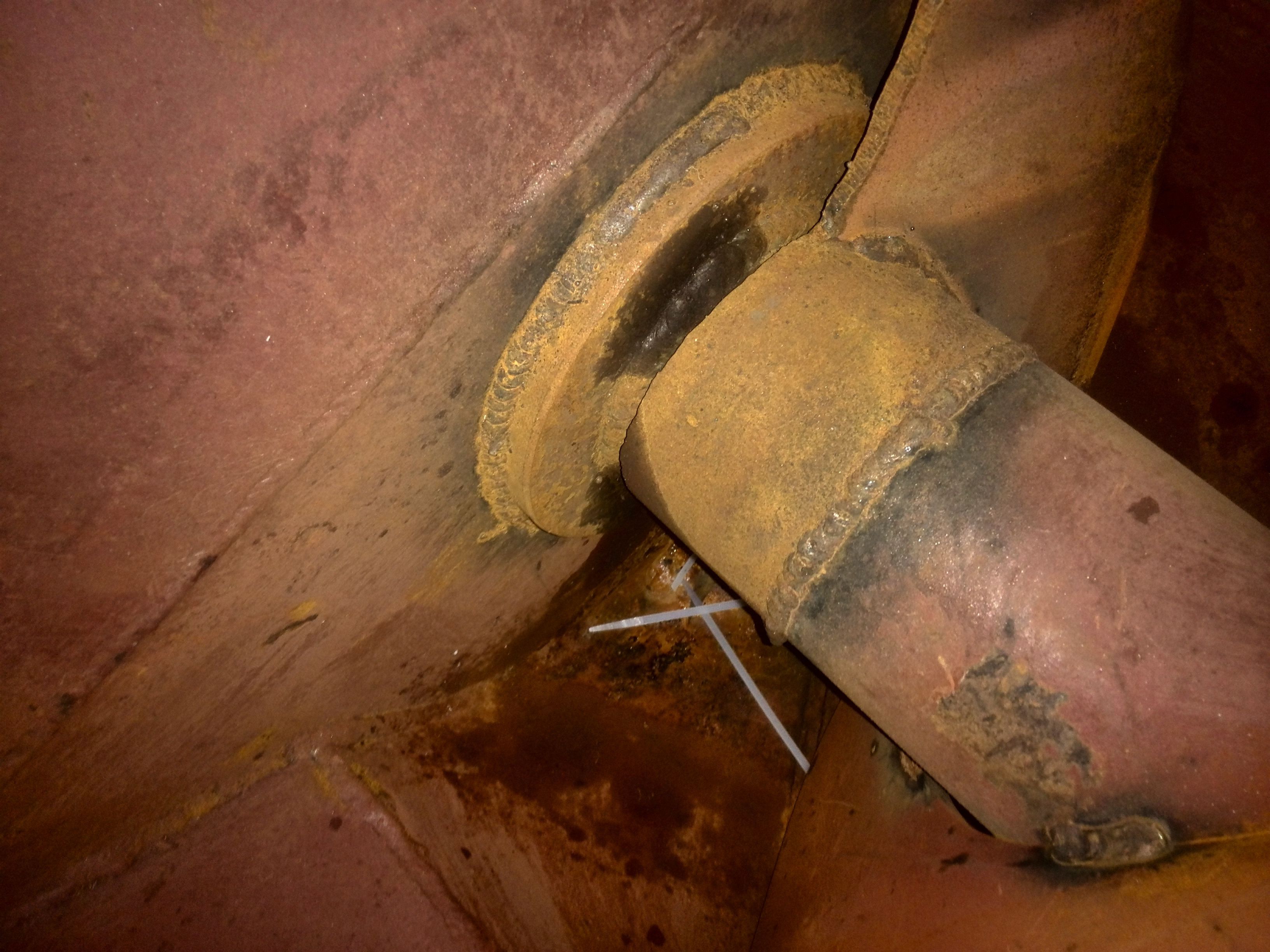

正文摘要:做塑料分選設備的。前幾天去現場裝機給那條線做水洗的也在裝機，所以就去偷師學藝了（大家都懂的）。圖片是他家的水洗槽（我們都叫 船）水洗槽底下有個絞龍 轉速大概10RPM 中心軸徑114的 絞龍外徑大概43 ... |
cmx 發表于 2016-11-3 10:13 恩 你說的很靠譜 我們也是這樣猜想的 能給個結構圖么; k* A. v# n" b+ b# ` |
| 絞龍軸的尾端可能是采用的尼龍套，靠水潤滑無須水封。 |
| 來學習 |
1074433872@qq.c 發表于 2016-9-17 14:27" N, w" W1 g2 j! U& ~2 y: P 轉速這么慢，我想對密封要求不是那么的高的。 |
成歌2047 發表于 2016-9-17 12:01) s; ?# _: n: P( [ 骨架油封我們也常用 不過沒有在水里用過 |
徑向力為主，兼有軸向力的，可能用向心推力球軸承，密封用骨架油封。
以前曾見到過一間廠，將收回來的塑料瓶等塑料用機器打碎，再包裝，沒有清洗設備，也不分類，可能包裝壓縮后就到這樣的清洗分選廠。* H5 p/ a5 M M% g: I7 h/ a, b2 s |
未來第一站 發表于 2016-9-17 10:47/ d) l1 [: [+ z, A8 J1 c+ z1 |: }% ], g: \1 N 軸承結構呢 |
|
“絞龍底部的密封 絞龍是浸沒在水里的外部看不到水封軸承這些結構”5 v v3 S9 Q7 H 洗塑料的清洗液通常也就是洗潔精之類。同時速度有只10rpm。 用二個O型密封就可以了。考慮到困水情況，前面只用培根，后面再跟一個O型密封圈吧。 |
|
本帖最后由 未來第一站 于 2016-9-17 11:54 編輯 7 D( F( f# }0 [% C) r 估計里面就是普通的O型圈或骨架密封。 |
wfsoochow 發表于 2016-9-17 08:39* m1 q1 n# ]0 D% l6 o# ~ 根據不同密度把不同的塑料分開4 W' b0 o6 R m9 ~4 V$ E. R |
