發布時間: 2016-9-26 19:37

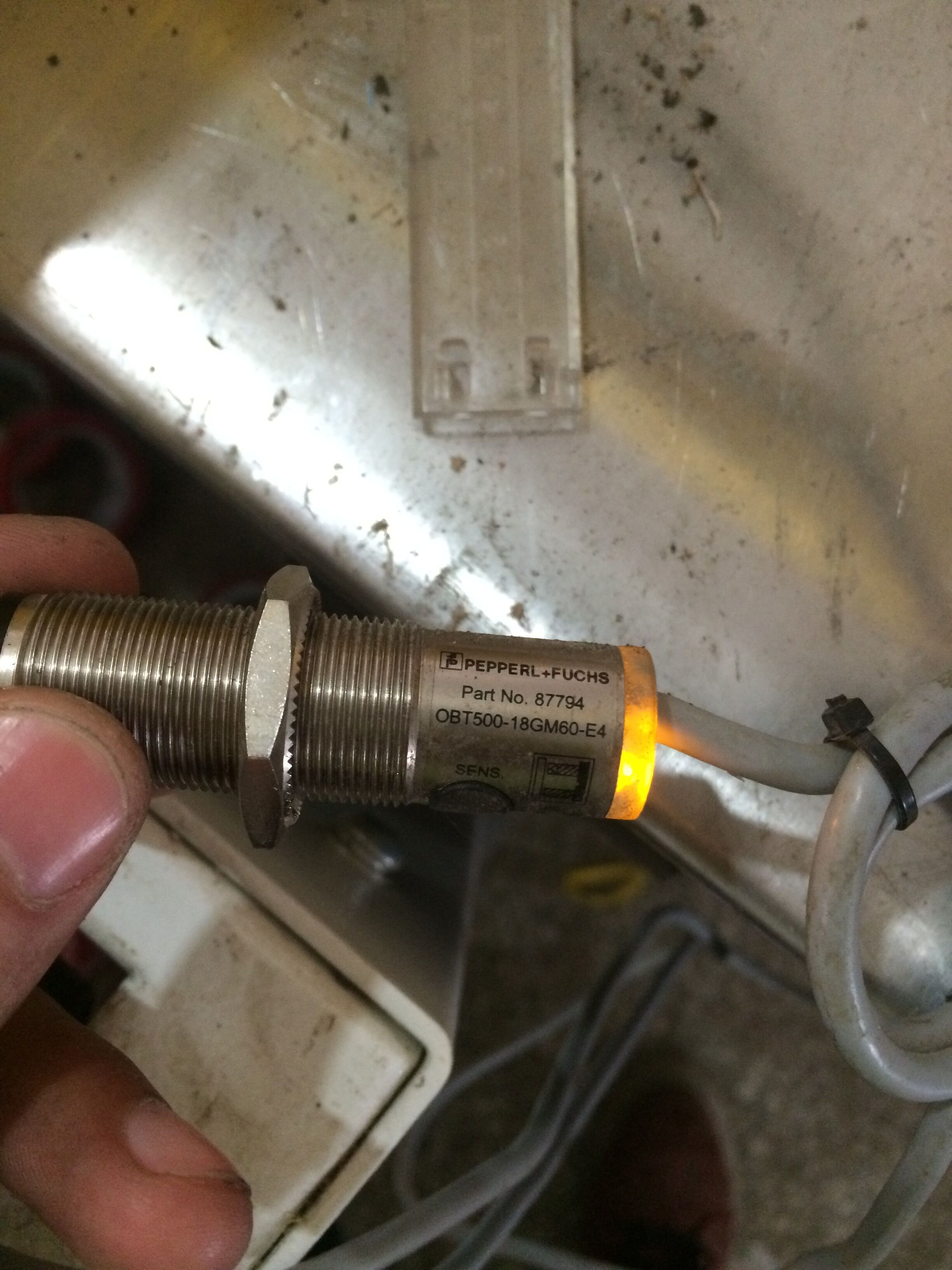

正文摘要:我想問一下各位大神，四線的光電開關可以改成行程開關嗎？要接到PLC上的，如果可以的話，怎樣接呢？ # X& H' G$ j# y- i光電開關的接線圖：白色接正極，棕色接正極，黑色接負載然后接正極，藍色接負極/ t5 v/ G- H& ... |
|
白色的那根線應該是常開或者常閉的切換線， |
| WH-接PLC電源正(或外接正), BU-接PLC的COM, BK-接信號(常開). |
龍游大海 發表于 2016-10-1 08:45' F. b! b2 q0 c3 \; [ 怎樣改，可以詳細說一下嗎？ |
| 可以的，你不是用四線嗎，用兩線改下 |
|
1，可以$ H, p4 k8 D5 y& P F* |0 i1 \( D" [ 2， 接法二圖由左到右分別是 WH接電源% A: k* C1 Z, q3 z! B* @8 R7 v% U BN接接信號線接進plc Bu接公共地 |
|
看你的PLC是屬于什么輸入類型的再選PNP型或NPN型的光電3 X8 u7 j7 F, e! z/ @9 e |
| 這個是接近開關的.供參考. |
