如何在此設備中增加行程倍增的輸送機構

查看數: 13001 | 評論數: 20 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-12-1 13:55

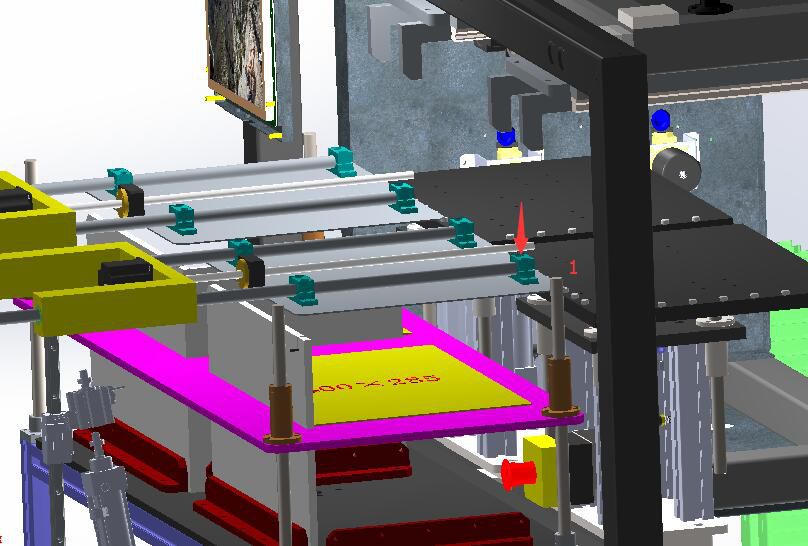

動作要求：①將黃色工件（400×285）由紅色位置輸送至黑色平板（L型銷釘）上 ②單程輸送距離500mm；單程輸送時間控制在3S ...

回復

景童 發表于 2018-3-7 08:44:22

凱凱夢發表于 2016-12-2 16:35
可以試試

請問，這是什么書？

5555a 發表于 2017-8-3 11:00:10

分級做可以嗎？

陳志勇_Xyaqp 發表于 2017-6-15 08:58:01

可以用，雙齒條加一齒輪方案，比較節省空間，一齒條固定，齒輪與另一齒條可以移動

只有快樂 發表于 2017-6-14 21:58:56

一展刀鋒發表于 2016-12-1 16:07
閻邦椿主編的機械設計手冊里面，好像是第二卷
第11篇機構
有各種倍行程機構,我記得有個同步帶的，收起來 ...

這個結構好，用處廣，贊

自動化_jhjiang 發表于 2017-2-22 07:51:57

有一種同步帶倍速機構

jhjiang 發表于 2017-2-19 23:10:50

哈哈，我剛做了一個倍速結構，1.5s走3.5米

冰糖葫蘆-one 發表于 2017-2-19 22:15:03

好東西

Miles_chen 發表于 2017-1-12 20:23:08

凱凱夢發表于 2016-12-2 16:35
可以試試

恩和之前 MISUMI的 IDEA NOTE里的行程倍增異曲同工贊！
換個齒輪組還能增大不止1倍

伯南克 發表于 2016-12-12 09:56:48

看了各位大的回答，我認同同步帶和齒輪齒條兩種應該是比較合適的！
