如果要求高，建議不要用主從式的結構設計，因?yàn)閺膭?dòng)側始終會滯后，慣性越大越明顯

彼岸之花 發表于 2016-12-30 08:18
調整方式一樣，就是調整之后如何打定位銷呢？

一般的定位銷都是在設計的時候就已經打好的 但是有很多的時候會有對不上的事情出現 ，尺寸相差不大，原因可能是加工上的精度問題

導軌哪有這么裝的，你高度不夠時，一般都是墊導軌底下，而不是滑塊上面墊，你這樣第一增加了移動負載，第二，滑塊容易受傾翻力矩作用，卡死

好啊

設計要想到可能出現的問題，裝配只負責把正確的東西裝起來，

天踢 發表于 2016-12-29 16:29
中間板和下面Y軸用定位銷，和X用定位槽或也用定位銷定位也可以，一般精度足夠，受加工精度影響比較大。

不能用定位銷會直接影響精度

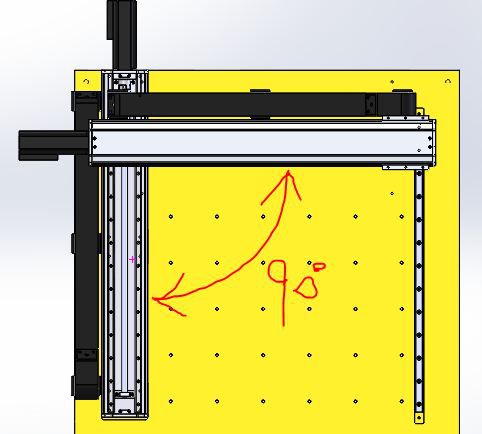

這是模組龍門輔助軌單驅結構，方法就是用個四方尺，用表去打精度平行于四方尺，90度，現在就是在這行打滾

模組裝配者

有四方尺打兩邊平行90度精度盡可能高
