結構型問題請教大家

查看數: 3454 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-4-7 20:18

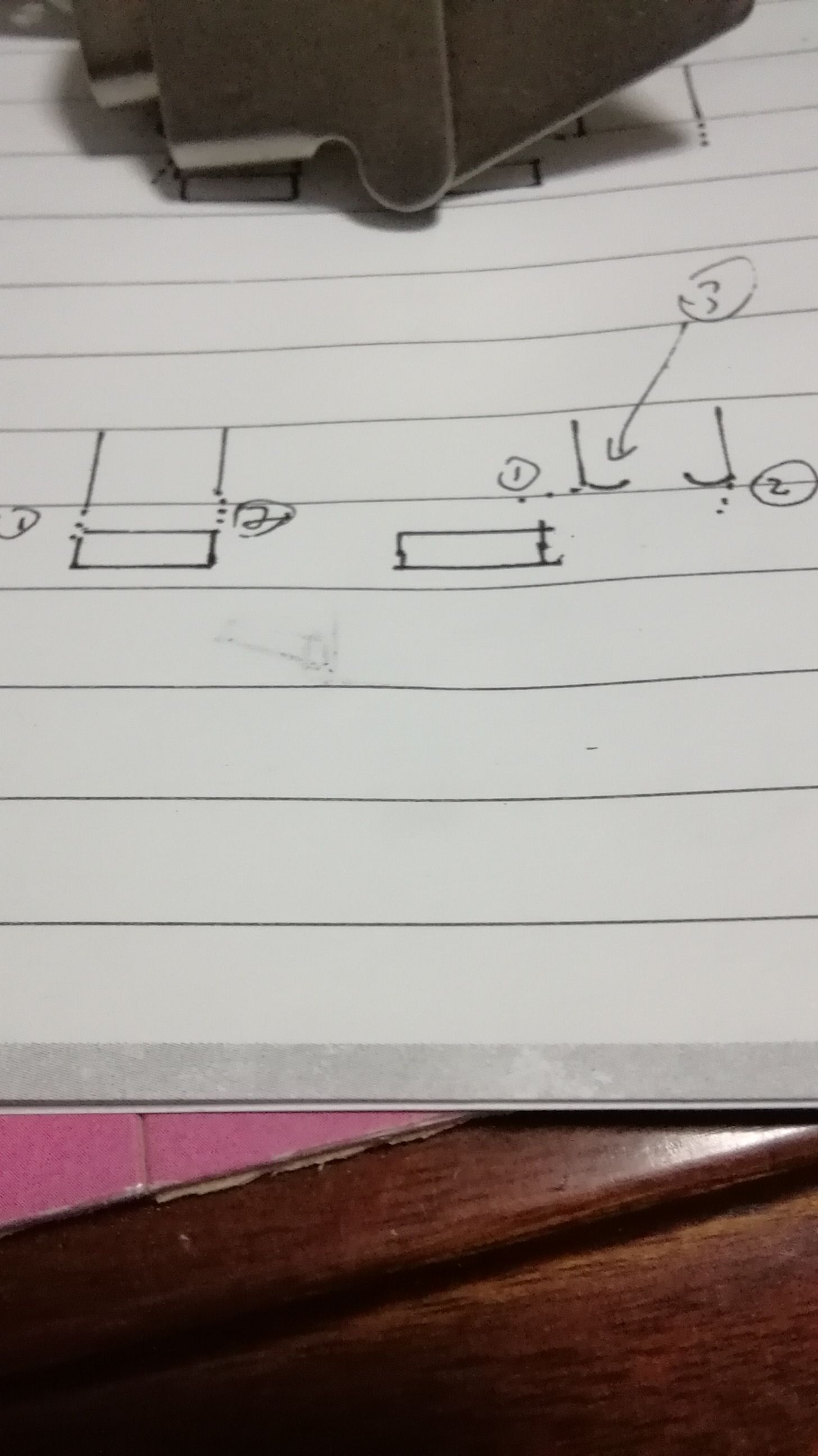

左圖下方工件移動，移動過程工件左端碰到1.呈右圖狀，工件回程碰到2，恢復左圖樣，現在的問題是請教大家有沒有類似的結構，1.2運動過程中需要3這個擋板，可以是連體，可以分體，負載忽略不計

回復

拖鞋 發表于 2017-4-8 20:34:43

只有快樂發表于 2017-4-8 20:22
太抽象

表達有限，望見諒

只有快樂 發表于 2017-4-8 20:22:23

太抽象

拖鞋 發表于 2017-4-8 19:21:12

雷育哲發表于 2017-4-8 15:46
看了半天我整個人都不好了

拖鞋 發表于 2017-4-8 19:20:34

小楊1992 發表于 2017-4-8 13:13
這酸爽無人可擋

拖鞋 發表于 2017-4-8 19:20:03

xiaobing86203 發表于 2017-4-8 11:00
我也是看了半天沒搞清楚是什么意思，樓主是想問機構的運行動作是否可以實現？？

是這個意思，然后有沒有案例，大俠移步http://www.odgf.cn/thread-483192-1-1.html

拖鞋 發表于 2017-4-8 19:19:12

喀秋莎88 發表于 2017-4-8 10:35
聽你說的文字，在配上你抽象的圖案，太酸爽了。

拖鞋 發表于 2017-4-8 19:18:31

面壁深功發表于 2017-4-8 09:08
文字不必多，但圖示要畫全，

拖鞋 發表于 2017-4-8 19:18:11

6174 發表于 2017-4-8 08:39
太抽象

wanghengxu 發表于 2017-4-8 16:26:42

看的我無聊了
