沒有控制好塑料的變形影響？

鈑金是平面，塑料件是曲面，兩者貼合不牢

這么薄的大件，本身的抗撓能力近乎0，余下就是公婆各說利的事了。

工人安裝費力,方法不對,借助于工裝,
客戶反應間隙大,設計時考慮過盈,兩都都是彈性件,可以這么做.

合理扯淡 發表于 2017-4-11 16:17
首先找出兩個產品的實際尺寸偏差，看其是否在正常水平，是否有改進空間，
樓主現在遇到的情況是部分偏緊 ...

好的，非常謝謝你的建議

不就是精度控制不夠么

xx15158129617 發表于 2017-4-11 16:09

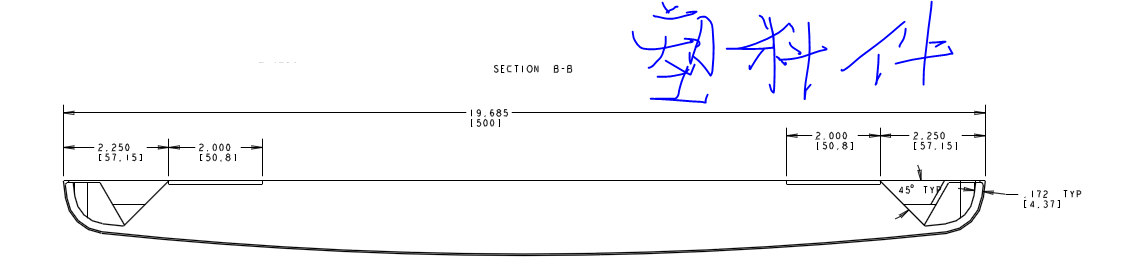

謝謝回復，這是之前的人畫的圖紙，我不清楚這個配合公差應該要怎么控制，因為塑料件插入到鈑金件里的時候 ...

首先找出兩個產品的實際尺寸偏差，看其是否在正常水平，是否有改進空間，
樓主現在遇到的情況是部分偏緊不好，另一部分又間隙太大，如果沒有對應的尺寸數據，別人能給的建議無非就控制好兩個產品的公差，總不能更改設計吧。
另外，如果產品的尺寸公差控制不了，唯一的辦法就是按實際尺寸對產品進行篩選分組，再按對應分組來組裝，但是這樣做會耗費大量時間，只能作為沒有辦法的辦法了。

合理扯淡 發表于 2017-4-11 16:02
樓主應該先各自抽檢塑料件與鈑金件的配合尺寸，記錄數據，然后再比對一下，這樣才能找出問題所在。
其他人 ...

謝謝回復，這是之前的人畫的圖紙，我不清楚這個配合公差應該要怎么控制，因為塑料件插入到鈑金件里的時候，是靠張力變形來配合的，太緊了工人抱怨，太松了客戶抱怨。
