發布時間: 2017-8-5 21:51

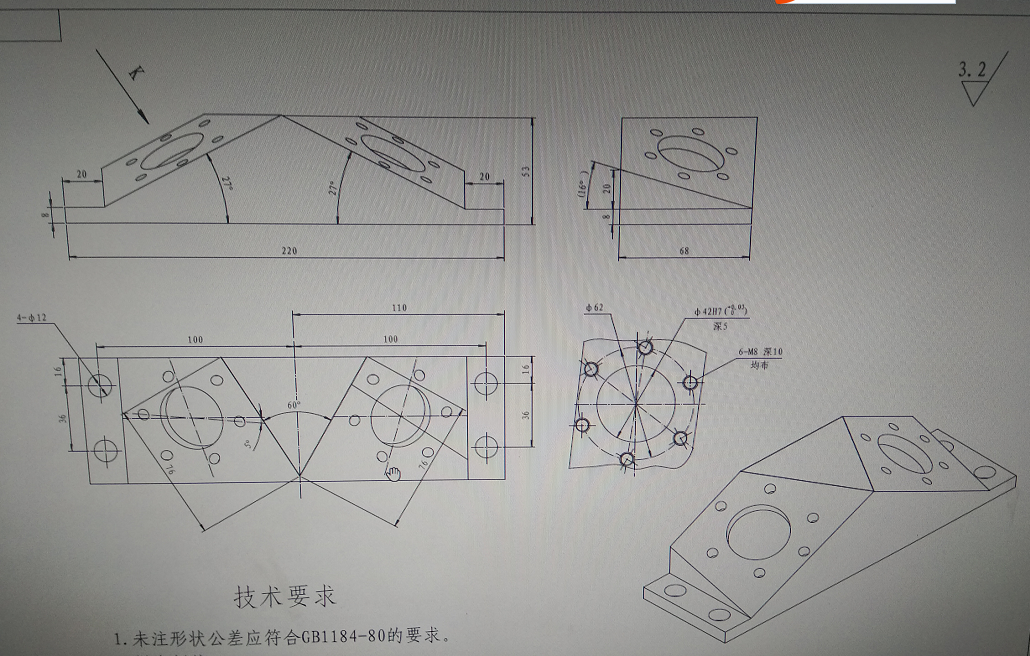

正文摘要:2 F' B* u4 e6 m1 S3 s各位老師好，請教這張圖紙的畫法和標注。 ) W% i/ w5 o6 ^7 P/ b) R: E& P1 y% a如圖，這個零件斜面要加工一組法蘭孔，如何確定中心的位置，怎樣標注呢，求論壇里老師指點，謝謝！ # F, E( ... |
劍客昆侖 發表于 2017-8-9 20:095 t c! h" k2 \/ h" [4 R 您好，請問在哪個截面做剖面呢？ |
| 中心圓確實沒定位好，如果我做的話，加個剖視圖，確定中心圓在左右及前后的位置。另外一側的按對稱定位即可 |
| 沒定位尺寸 |
| 直徑42的圓缺y向定位尺寸，x向根據你圖紙的意思，圓心垂直投影應該在寬68的中線上。還有你那60度，76的尺寸是怎么來的？過一點有y面27度，X面16度的約束，那兩個尺寸就是相貫線，該多少就多少，根本不用標注，標注出來也是不準的！ |
| 添加向視圖，不行就發DWG DWF數據給加工中心做 |
|
對不上啊4 P% U" L4 _( y3 v- k) P3 m |
| 圖上有兩個三維斜面，先要知道斜面的基準是什么，再擺正斜面視圖標準就是一件很簡單的事 |
| 漏尺寸了。 |
| 空間位置關系，基準面、虛擬軸線這個思路可行不。 |
