請教下大家，這個機構合理嗎？

查看數: 7260 | 評論數: 26 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-8-15 20:15

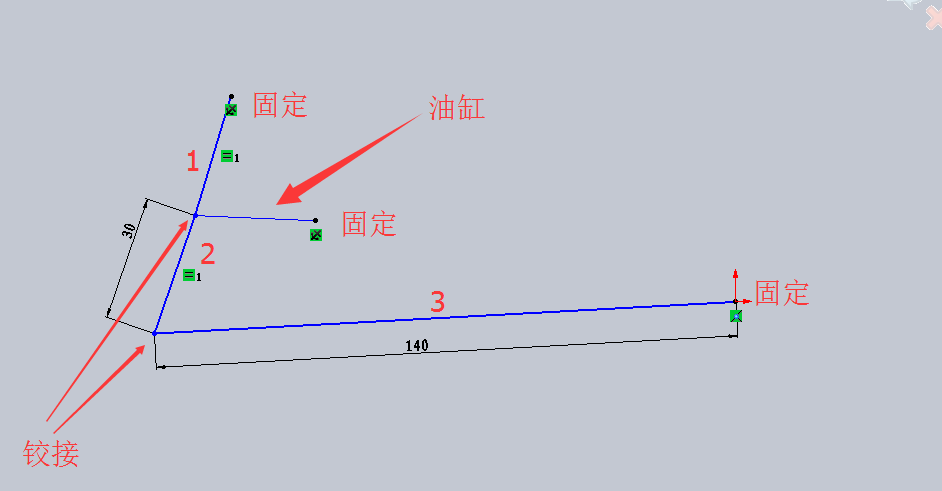

本帖最后由小冀aj12 于 2017-8-15 20:19 編輯通過油缸的伸長，使架子3上升，計算油缸的力夠用，使用頻率不高，對速度基本沒要求，想知道這個結構是不是合理、耐用？大家有什么更好的方案嗎？由于空間有限，油 ...

回復

vistra 發表于 2017-8-19 10:07:57

看看

水橋路 發表于 2017-8-19 09:52:21

把油缸垂直，直接從上面拉。

六小禍 發表于 2017-8-18 22:08:55

功能上是可以實現的

小冀aj12 發表于 2017-8-16 19:16:15

tgpsjx 發表于 2017-8-16 17:24
不合理，力量太大了，把油缸垂直，直接吊起來不就ok？

感謝大家的幫助，把下方騰出位置來了，直接在下面支，這次就沒問題了。

tgpsjx 發表于 2017-8-16 17:24:50

不合理，力量太大了，把油缸垂直，直接吊起來不就ok？

小冀aj12 發表于 2017-8-16 12:19:10

淡然發表于 2017-8-16 09:17
油缸的作用點為什么不直接作用在架子3上？

架子3上沒有安裝油缸的位置了

小冀aj12 發表于 2017-8-16 12:17:40

小馬過河發表于 2017-8-16 11:02
最好把壓力改為拉力，否則要驗算失穩。

3根桿都是受壓力，只有油缸受壓力。油缸與座連接，穩定性應該不錯。

小冀aj12 發表于 2017-8-16 12:15:47

蘇州裝配工發表于 2017-8-16 09:28
不好，
我提個建議，在1桿的固定點，和桿3上做一個鋼絲繩，鋼絲繩做滑輪組，油缸拉滑輪組會不會好些

是個好辦法，可以考慮。

受不了了 發表于 2017-8-16 11:48:17

其實就是液壓升降平臺的剪叉機構壓力改成拉力在用，不過總覺得這怪怪的，如果是我肯定不會這樣設計
