塑料制品標注尺寸真頭痛

查看數: 10354 | 評論數: 24 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-11-5 21:18

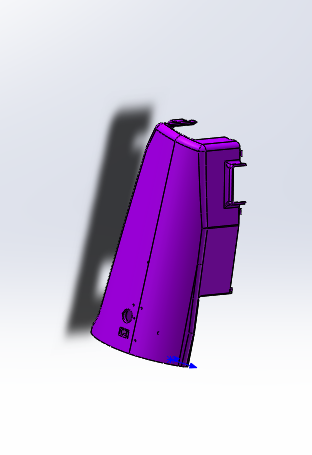

最近設計了一個塑料外殼，又是拔模錐度，又是曲面造型。標注尺寸頭就大了，圖紙上密密麻麻全是尺寸線，怎么都標注不全。方不是方圓不是圓，特來此請教，如何標注形狀奇特的工件尺寸？

回復

wmb123 發表于 2024-8-22 17:09:30

現在大部分加工廠都要三維模型吧，2維圖紙用于凸顯檢驗尺寸、指明材料等關鍵技術要求，尺寸不一定都要標注上，我司機加工件有些前輩也是不標全

FKUEDEJXSQ2 發表于 2024-8-9 10:43:23

詳見3D圖

Tridia 發表于 2024-8-9 09:06:51

學習了，本人小白。
有沒有社友可以講一下模具是怎么加工出來的呀？是機加工嗎？模具工程圖不需要標注全尺寸，那普通的機加工需要嗎？
相對模具有一個基本的了解，有沒有大佬給講解一下，或者推薦能一些能快速了解的資料。謝謝

FBY188 發表于 2024-8-9 08:54:56

學習了

喂我袋鹽 發表于 2018-9-6 09:15:29

只有快樂發表于 2017-11-6 21:56
這種現在不用噴塑？

國外可以在非金屬上噴塑，國內現在開始流行了么？具體什么材質的塑料？

李然 發表于 2017-11-7 11:07:50

模具都是直接按照你的3D模型來的，你只需要標準整體的外觀大小尺寸和裝配尺寸就可以了

只有快樂 發表于 2017-11-6 21:56:27

這種現在不用噴塑？

ltzian 發表于 2017-11-6 16:48:22

塑料件一般標準重要尺寸，其他尺寸只作參考尺寸。

huanghuang 發表于 2017-11-6 16:08:24

塑料產品只需要長寬高，以及定位孔，關鍵部分尺寸就行，不需要全部標出，加工都是根據三維來做的
