三腳貓 發表于 2017-11-23 16:48
在方管鉆螺孔處,擴鉆成大孔,再焊接加厚圓柱,攻絲.

支持

如果方管表面平整度好的話直接用熱熔鉆頭打孔攻絲，M6或M8的都行。螺紋有效長度肯定沒有問題。

學習

先不考慮你齒條是否能直接這樣安裝。可以用M6或者M(jìn)8螺釘，增加數量。

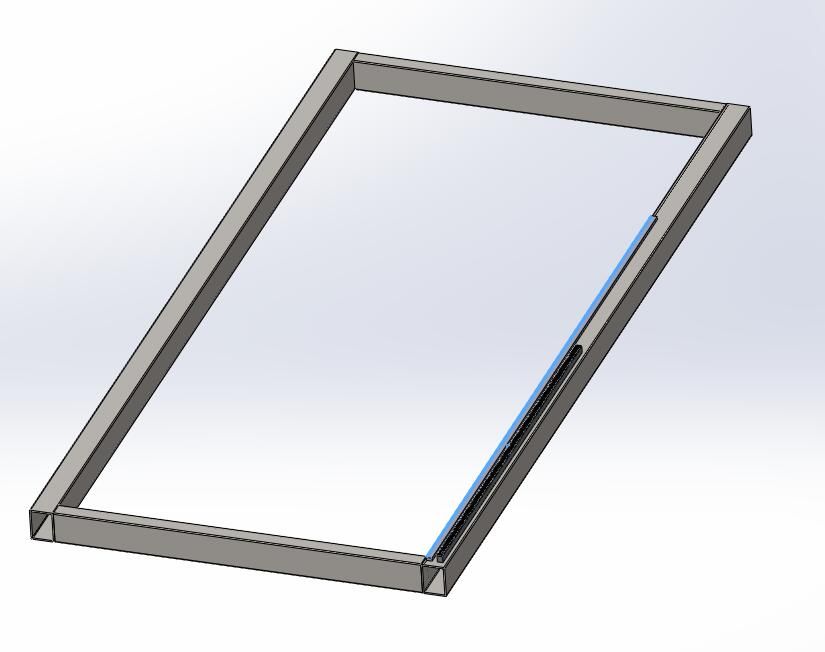

架子兩邊齒條？我猜的，10mm厚用M6螺栓應該沒問題，背面再裝個螺母頂緊防松，我擔心的是你齒條不做銷孔或者兩端頂緊限位，僅靠螺栓來承受剪切嗎？

統一謝謝各位熱心支招，
側面焊塊 做成可調齒條也是個辦法
底部開孔是能解決牙孔厚度問題
網友反映方管變形過大   這個問題 好搞
現在是焊接   銑平面好了   這個錢省不了
工況是   低速    精度要求不高

菜鳥學習了

面壁深功 發表于 2017-11-23 17:54
用拉鉚螺母進行底板連接。

到位！支持！

側面開手孔，用螺母。
