受力情況不同

肖文貴 發表于 2017-12-20 08:56
我是設計飼料機械的經常設計刮板機，提升機。刮板機主被動軸有的兩者軸徑相同因為這樣兩個鏈輪可以通用，有 ...

我也是才進入這個行業，方便留個聯系方式，一起學習么

肖文貴 發表于 2017-12-20 08:56
我是設計飼料機械的經常設計刮板機，提升機。刮板機主被動軸有的兩者軸徑相同因為這樣兩個鏈輪可以通用，有 ...

我其實也不贊同這種，個人覺得受力是一樣的，為啥用的粗，很奇怪。。。

從生產管理上來講主從軸結構最好一樣,
實際上往住主大從小,主轉遞扭距,從起輔助作用,
成本考慮

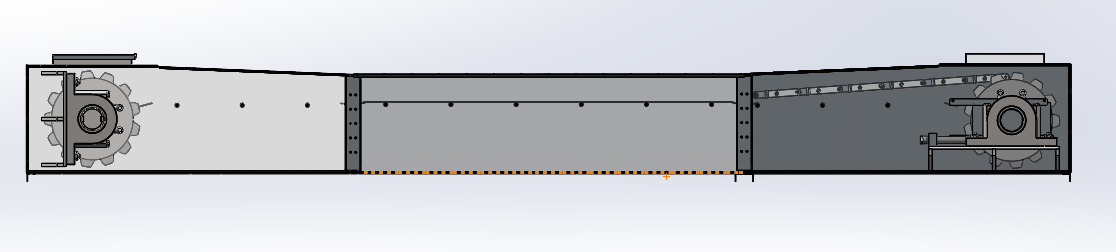

我是設計飼料機械的經常設計刮板機，提升機。刮板機主被動軸有的兩者軸徑相同因為這樣兩個鏈輪可以通用，有的主動軸軸徑大些我不贊同這種。

兩端軸受力情況不同，首先分析一下工作原理，電機驅動主動鏈輪，靠近主動鏈輪一側的鏈條拖拽著物料向前向上移動，在向上移動過程中，克服重力做功，這個拖拽力由主動輪那側的鏈條提供，導致主鏈輪軸也將承受大于從鏈輪軸的彎矩；同時主鏈輪軸承受扭矩使得主動鏈輪旋轉，綜上，主鏈輪軸更粗！

兩個軸受力不一樣的

菜鳥學習了

軸的粗細不只和扭矩有關，還和彎矩有關。不必在功率和扭矩上糾結，如果要得出精確結論，建議作兩個軸的受力分析。最后的結論也比較可靠。
