這種設備在家電行業太多了，一個帶開關的門3個氣缸夠用了！

細節=成敗 發表于 2017-12-29 13:05
是有想過，如果光靠輪子壓需要緊貼蓋面，在最初推時可能會卡死。加一個豎直氣缸壓蓋，整個推的機構可以適 ...

算起來應該不會，壓蓋的兩個氣缸可以錯開一點時間動作，就是合蓋過程就可以啟動豎直壓蓋機構。

一星一億 發表于 2017-12-29 09:17
疲勞耐久測試設備好像大部分是用的氣缸，比如轎車門的鉸鏈壽命，

是的，見過幾個汽車四門兩蓋測試設備都是氣缸的

機械制鳥 發表于 2017-12-29 09:02

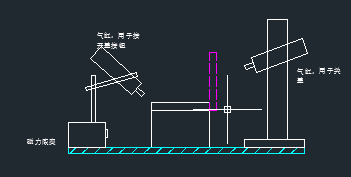

在第三個方案上再加一個豎直壓蓋氣缸

是有想過，如果光靠輪子壓需要緊貼蓋面，在最初推時可能會卡死。加一個豎直氣缸壓蓋，整個推的機構可以適當提高。但這樣就要三個氣缸順序運行，會不會影響到整體速度

疲勞耐久測試設備好像大部分是用的氣缸，比如轎車門的鉸鏈壽命，

在第三個方案上再加一個豎直壓蓋氣缸

按你這思路，鍋倒扣，更好。

我覺得一個動力源結合光電開關足夠了，按鍵和合蓋的功能由一個安裝在滑塊上的構件實現。滑塊由左向右移動，按鍵按壓開關，滑塊停止右移。電飯煲蓋子彈開，觸發光電開關，滑塊開始左移，實現合蓋后停止左移。這樣即使測試中蓋子已壞也會自動停止工作，因?yàn)楣怆婇_關不會觸發。

xiaobing86203 發表于 2017-12-28 20:10
選用氣缸，只有采用連桿機構傳動，產生分力會影響測試的準確度，建議選用電機做為動力源，圓周運動更合理。

請教什么樣的圓周運動？
