加一個快排就行了，排氣口接真空發生器，進氣口接氣源

凸輪機械手 發表于 2018-3-29 17:25
應該有特殊的發生器可以實現吸氣、吹氣

施邁茨有，集成在一起，實現吸真空和吹氣
其實就是多一個電磁閥，也不知道LZ空間有小，加個電磁閥都加不上了。。。

TC2050 發表于 2018-3-29 16:45
這個結構是用在測試儀器上的，通過真空發生器把產品吸住，然后再通過氣管2吹氣把產品噴射出去。空間有限 ...

你這兩個動作是如何實現的？通過什么控制氣管2，真空發生器是一直處于進氣狀態嗎？

左端是消聲器，就是出氣的，不然哪來的真空啊，要不真空管加個電磁閥。

有真空發生器帶吹功能的組合,也是用電但磁閥控制的,只是集成在一起.

應該有特殊的發生器可以實現吸氣、吹氣

單向閥

yzhflypig 發表于 2018-3-29 16:43
這個是消聲器，我想問沒氣出的話你裝它干嘛。。。。。。

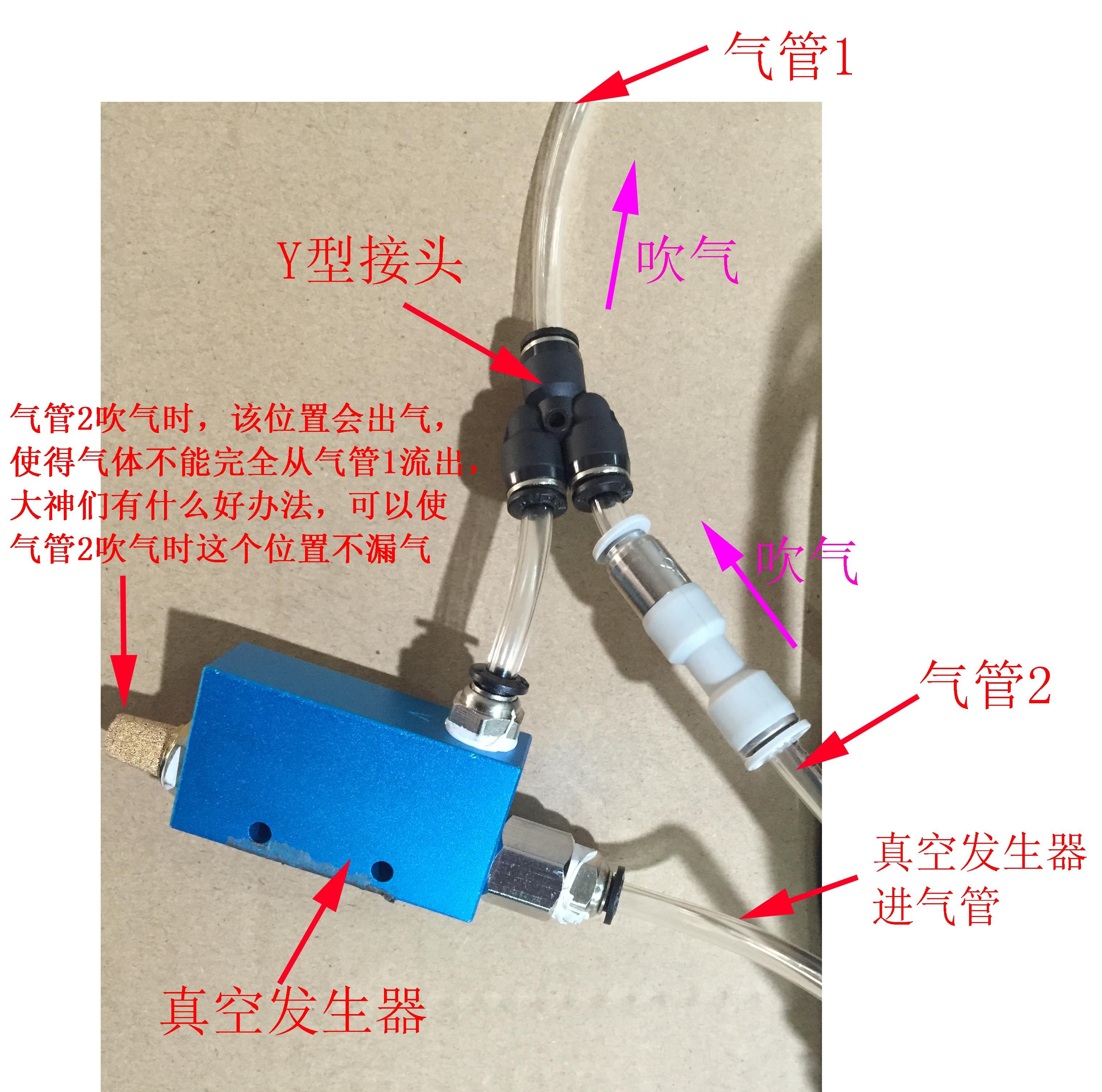

這個結構是用在測試儀器上的，通過真空發生器把產品吸住，然后瞬間斷開真空發生器的電磁閥，再通過氣管2吹氣把產品噴射出去，就是在氣管2吹氣的時候不讓氣從真空發生器的排氣口漏出，

TC2050 發表于 2018-3-29 16:45
這個結構是用在測試儀器上的，通過真空發生器把產品吸住，然后再通過氣管2吹氣把產品噴射出去。空間有限 ...

電磁閥也有很小很精致的，我見過費斯托的電磁閥很小巧。再想想還能有什么辦法。
