外邊加起來，完后扣除折彎扣除一般兩個板厚的8折就可以了

122.8,冷板的情況下

上海補天 發表于 2018-7-2 19:35
SPCC   SUS    AL 這些是什么意思啊

板材材質，SPCC:冷軋鋼板（碳鋼板） SUS:不銹鋼板 AL:鋁板（常用5052 6061）

那些年的那些年 發表于 2018-6-25 21:30
什么材質？不同材質折彎系數不一樣。這種計算公式：L=a+b+kt（k-折彎系數，t-板厚）；SPCC:k取0.5；SUS：k ...

SPCC   SUS    AL 這些是什么意思啊

眸上有傷痕 發表于 2018-6-29 16:05
這樣可以。但是要注意的兩邊尺寸是要算上板厚的尺寸。104+22-1.65*2

明白。謝謝指教

上海補天 發表于 2018-6-26 11:58

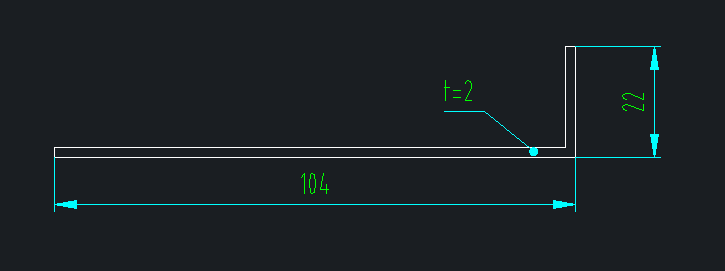

材料是304不銹鋼，厚度2，我在百度查了，兩邊的尺寸加起來減掉1.65倍的板厚，這樣是正確的嗎？

這樣可以。但是要注意的兩邊尺寸是要算上板厚的尺寸。104+22-1.65*2

三維軟件直接就會有展開尺寸

山高wo為峰 發表于 2018-6-26 17:01
用軟件直接可以畫的！不知道你只是為了計算還是要畫圖？

呃學會了計算以后遇到其他類似的就知道了，所以最好還是會計算，之前沒算了這類似的，就是車間里自己生產做的，現在準備都外協生產，所以畫個圖準確的算出來

上海補天 發表于 2018-6-26 16:51
謝謝，請問下這個是怎么算出來的呢？

用軟件直接可以畫的！不知道你只是為了計算還是要畫圖？
