別太糾結，能用就好，無關的東西最好可以心眼大一點把他忽略掉，因為你只是使用它而已。慢慢的自然就懂了。有些或許僅僅是習慣，有些是pcb板的設計要求，作為工程師抓住核心問題才是最重要的。
$ P9 A- `: S) W6 C4 G* A" R/ \' {

PLC電源在輸入端一般有24V，220v等。輸出端提供的DC24V，肯定來自于PLC電源，至于怎么連接不重要，要不有個變壓或者直接連接，也很少使用，除非小型低功率的設備可以使用，很方便

277741987 發表于 2018-9-10 07:37
' h3 r. b  F! e  u: I" v輸入24VDC是PLC的供電電源，輸出PLC可以作為連接PLC傳感器的電源，一般不用，容量有點小。你畫的X是PLC的輸 ...

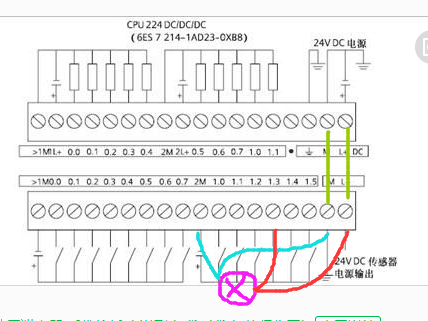

" V/ c" N; S0 H我畫的x明明是在輸入端的

輸入24VDC是PLC的供電電源，輸出PLC可以作為連接PLC傳感器的電源，一般不用，容量有點小。你畫的X是PLC的輸出端，怎么會有開關量？先搞明白輸出輸入吧。接線記得有短接端子排，并不是那么多線壓在一個端子上的。
