現在畫扭簧我都是憑公式憑感覺，完全找不到正經完整的計算流程，和驗算過程

生理鹽水 發表于 2018-10-9 18:49
你說的有點不對：

1、摩擦力矩當然是蓋板與底板的旋轉軸的摩擦力矩了，不知道這個力矩或者叫轉矩，如 ...

1、靠扭簧彈起蓋板，主要克服蓋板自重重力矩；如果要降低軸承游隙增加阻力以降低彈起速度的情形另說
     至于所謂旋轉軸的摩擦力矩，著實看不出來；
2、重點要說的是扭簧的偏斜是朝著扭力降低的方向；
3、扭簧力臂本身在受載時形變就會導致扭簧扭力降低，不同的線徑和結構效果也不盡相同；
4、并非敷衍你，專業的事情就得找專業的人員。邊做邊學，項目時程不會等人。
5、能潛心搞材料或者底層零件研究的人不多了，唉

學習了

mxh12345 發表于 2018-10-8 16:59
樓主可以試試用ANSYS軟件進行仿真測試

哈哈哈這個真心搞笑

夜孤城le 發表于 2018-10-9 21:08
摩擦力矩這個沒看懂，你不放去一個稍微大點兒的安全系數，然后在扭簧中間加個引導桿。

安全系數一般用在校核強度和剛度的時候，你的這個模型最大應力應該在水平的時候發生，所以在計算最大扭矩的時候應該加上安全系數。我自己也設計過扭簧，沒用到過摩擦力矩、加速度這些概念。

夜孤城le 發表于 2018-10-9 21:00
簡單算了一下，按現在的尺寸來說的話，你的扭臂會變形，可以減短扭臂的長度，或者增加有效圈數。

根據這個公式算的

fangyunsheng 發表于 2018-10-9 07:49
你要的鋸齒結構

謝謝您的分享！
有幾個問題，請教：
1）調節死點還是拉力？
2）這種彈簧機構，如何自動化裝配呢？

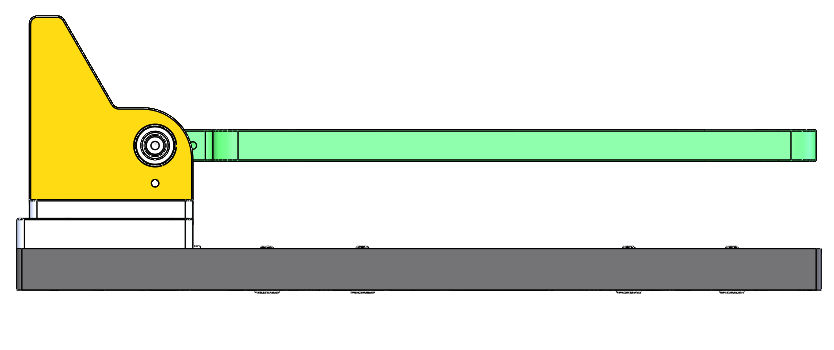

給個參考吧，軸16mm,翻轉90度，專業治具組裝

生理鹽水 發表于 2018-10-9 18:49
你說的有點不對：

1、摩擦力矩當然是蓋板與底板的旋轉軸的摩擦力矩了，不知道這個力矩或者叫轉矩，如 ...

摩擦力矩這個沒看懂，你不放去一個稍微大點兒的安全系數，然后在扭簧中間加個引導桿。
