發布時間: 2018-11-9 09:47

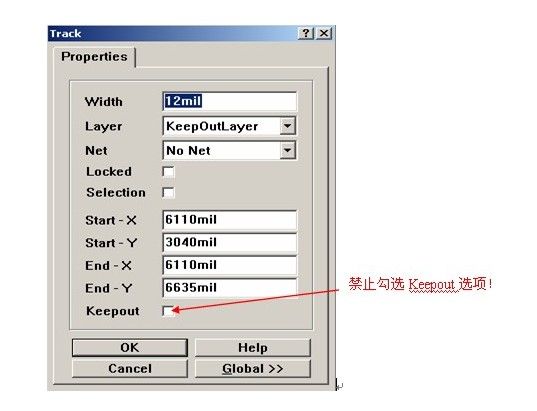

正文摘要:Protel系列、AD系列軟件所畫的線，不論畫在哪一層（包括走線層、Keepout層等），雙擊打開線的屬性， - U2 K, l6 b0 f X3 l+ A一定不能勾選keepout選項，一旦選中了keepout選項，則這根線無法在gerber文 ... |
| 可以使用國內首個免費的設計軟件，立創EDA |
執★著 發表于 2019-3-20 14:20 建議購買使用正版軟件噢) j4 @* C% o& C, U# o |
| 這個軟件經常打電話來說侵版權的問題 |
| 一定要注意！如果用AD16以上版本軟件。這個軟件會自動禁止KEEPOUT 層上的元素輸出加工外形和孔以及槽的 |
| 此點設置很重要，一旦選中了keepout選項，則這根線無法在gerber文件中生成，導致此線無法生產出來情況的。 |
| 我也菜鳥一個，學習學習 |
