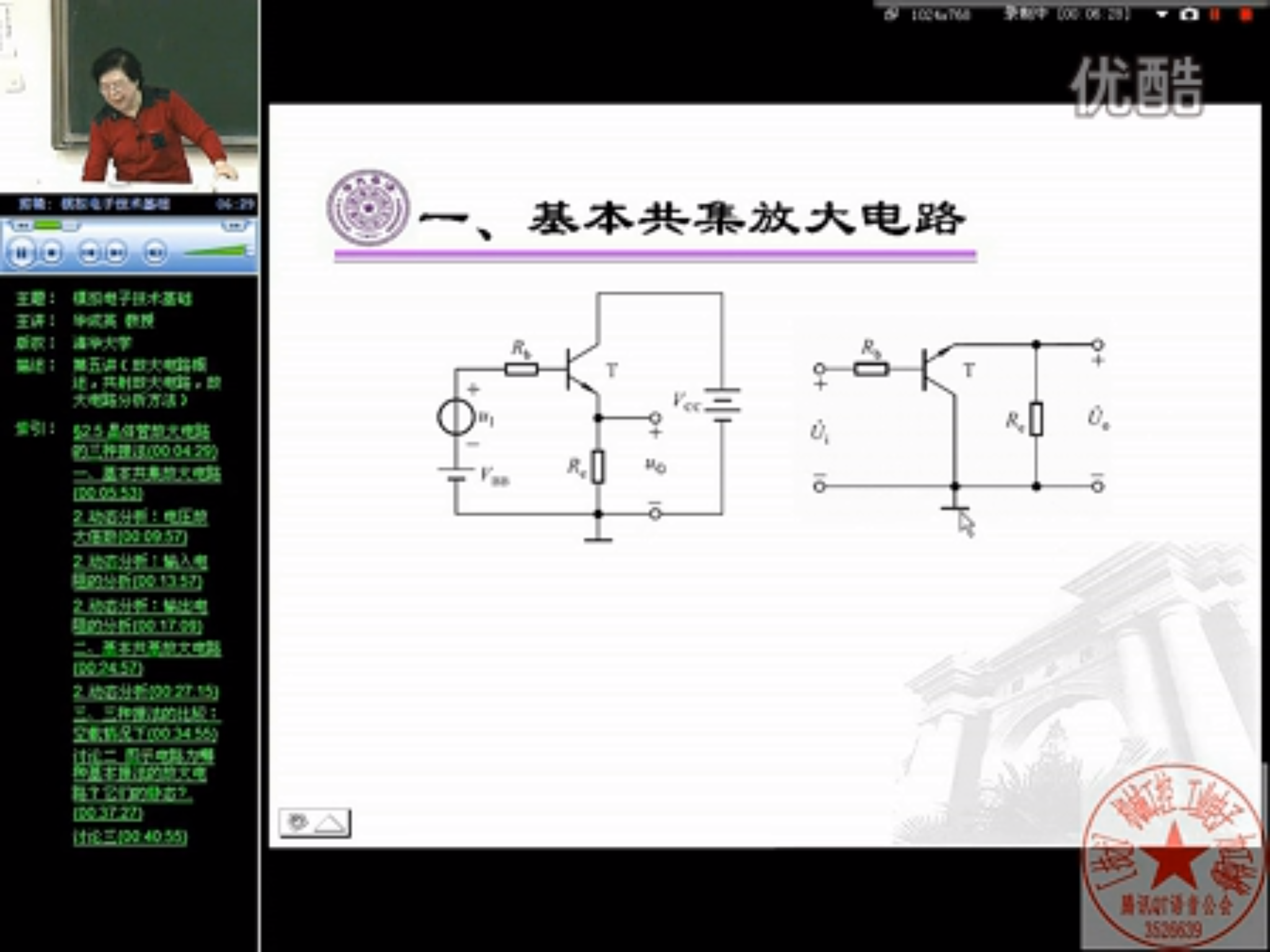

三極管有三個級e,發射極，b.基極.c集電極。 要讓三極管工作，必須有一個進的一個出的。但是三極管只有三個電極，所以只能使一個電極作為公共端點。 而哪個電極作為公共端點時這個連接方法就叫共什么極。假如以發射極作為公共端點的話，就叫做共射極。以基極的話就叫共基極。以集電極作為公共端點就叫共集電極。 電路圖以及特點：1.共發射極：這個電路的特點是：共射組態放大電路既能放大電壓，也能放大電流，屬于反相放大電路，輸入電阻在三種電路中間，輸出電阻較大，通頻帶是三種電路中最小的。適用于低頻電路，常用作低頻電壓放大的單元電路。 2.共基極：這個電路的特點是：共基組態放大電路沒有電流放大，只有電壓放大作用，且具有電流跟隨作用，輸入電阻最小，電壓放大倍數、輸出電阻與共射組態相當，屬同相放大電路，是三種組態中頻率中高頻特性最好的電路。常用于高頻或?qū)掝l帶低輸入阻抗的場合。 3.共集電極：這個電路的特點是：共集組態放大電路沒有電壓放大作用，只有電流放大作用，屬于同相放大電路，是三種組態中輸入電阻最大、輸出電阻最小的電路，具有電壓跟隨的特點，頻率特性較好。常用于做電壓放大電路的輸入級、輸出級和緩沖級。

哪個電極接地就是哪種電路，電源可以忽略（對信號來說，它就是地）

圖放多了，不好意思，發重了
