老狼_123 發表于 2018-12-6 15:38
我正好也在做DIY小機床，臥式的4軸。。。你這個定龍門，先說看得見的問題。。。
1.底板太薄，而且只是個平 ...

底板是不薄的，我底板買的鑄鐵平臺加厚的，靠山是個問題    當時設計的時候考慮過奈與沒有資金。    現在用著還可以，你可以看下我后面發的實拍圖    不過還是感謝你指出問題   剛入行兩年，有些沒考慮到

我正好也在做DIY小機床，臥式的4軸。。。你這個定龍門，先說看得見的問題。。。
1.底板太薄，而且只是個平板。。你看看機床就知道了。。底座很沉、、很沉、、很沉。。
2、線規1沒靠山、二沒壓塊，就算各軸平行、垂直調整好了，機子一跑，又亂了。。。。
3、雕刻機講究小吃刀，快速跑。。你這個最起碼得固定在一個地方吧。。。

剛度不行設備抖動？  兩線軌平行度看看是不是不流暢抖動呢

虎哥哥 發表于 2018-11-29 09:41

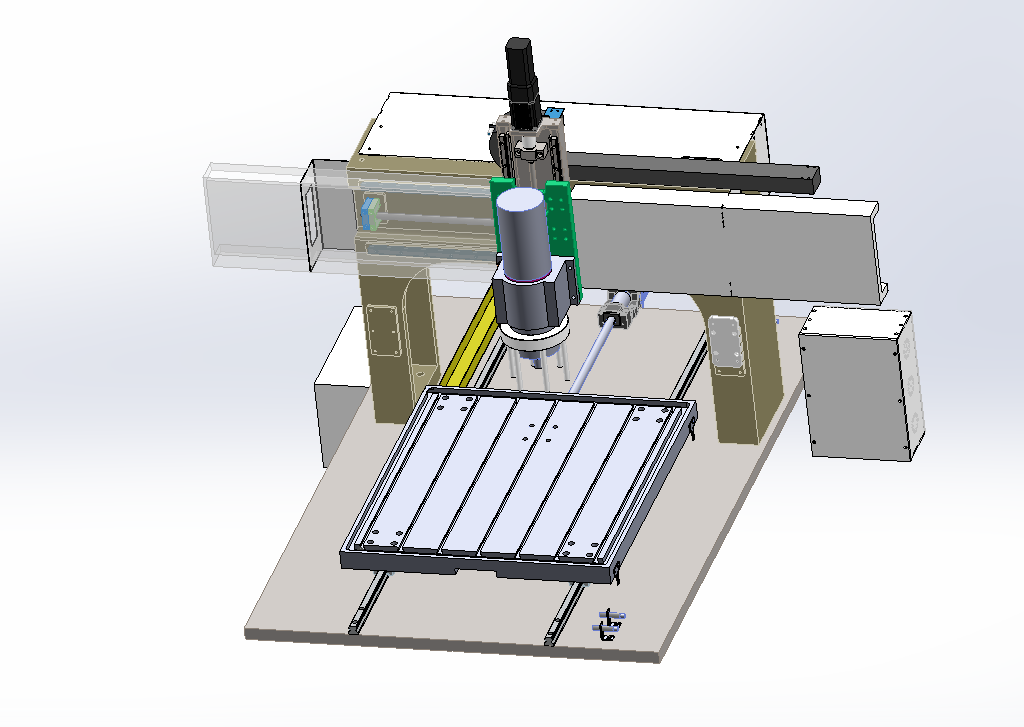

這個底板是我的示意圖，真是底板是買的鑄鐵平臺     剛性很好

后面有實際圖，可以去看下

詹姆斯007 發表于 2018-11-28 22:53
看看龍門機床的床身和立柱吧。
你的那個床身底板本身明顯剛度不足，與立柱連接剛度也不好，所以造成整個系 ...

這個底板是我的示意圖，真是底板是買的鑄鐵平臺     剛性很好

曉昀 發表于 2018-11-28 21:53
架子剛度有可能不足。

龍門架肯定是夠的，龍門式一體鑄鐵的。最多只是z軸的剛度不夠，可是又不知道該怎么調整

遠祥 發表于 2018-11-28 19:47
機構像模像樣的！精度能到達多少？

暫時還沒做大件測試，小件測試還可以   2-3絲

先判斷是往哪個方向偏，可能是X軸或者Y軸有偏移
