狙擊手進來看看我的端面溝槽

追風傳說

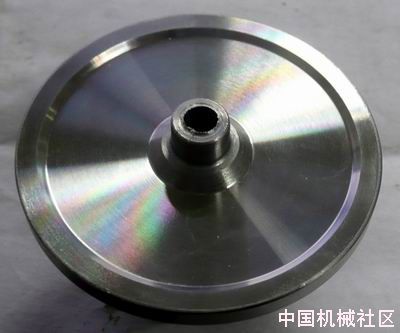

等不及去買端面溝槽刀了，反正切進去也不深只有2mm，干脆磨把刀車算了，端面直徑從10~40，一刀過進給0.15的工件，你認為如何？今天訂的三菱端面溝槽刀到了，可惜發錯貨只能進最小40mm的端面直徑

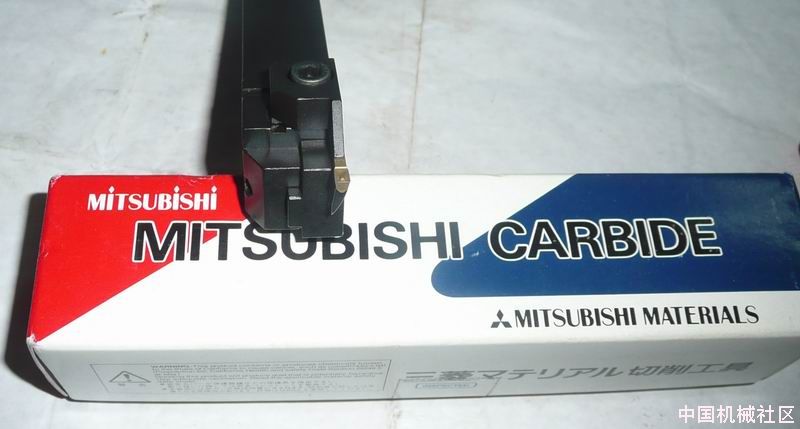

三菱端面溝槽刀

[ 本帖最后由 追風傳說 于 2008-10-5 23:24 編輯 ]

追風傳說

發錯貨過來的端面溝槽刀，最小只能入40mm直徑，害我等了幾乎一個月白等了，等下寫份傳真去投訴他！

追風傳說

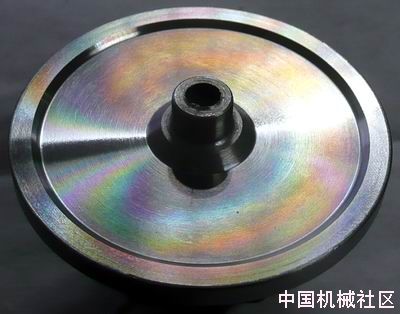

一刀過切深約1.8mm，進給0.15，粗車完畢，方便快捷！上張正常拍攝的照片
8 M6 C. h& f: w- N- O
  v- q$ P; l+ I# `/ E[ 本帖最后由 追風傳說 于 2008-10-5 23:40 編輯 ]

追風傳說

這個視頻最后一段就是大切深的端面溝槽

http://www.56.com/u33/v_MTU0ODk2OTQ.html

- y) s. j; _3 b: g. ~# j

原帖由 狙擊手 于 2008-10-5 23:42 發表
$ C7 z9 o8 ~6 S7 P3 O/ p: ]很想看看你的刀具。

$ B" G1 M, O) X# G1 [: }& j有大切深的例子嗎？

追風傳說

刀具還裝在機床上，就不拆下來拍照了 刀具的后角我算好R磨到剛好避空就是了，也沒什么特別好看的。

追風傳說

你是想看我的機床還是想看我的刀啊
* P6 Y9 u) q1 e8 F

原帖由 狙擊手 于 2008-10-6 10:30 發表
還就是想看看在設備上的樣子！嘿嘿！

追風傳說

不看，把刀具和設備發上來，老底都沒了，以后咋在機械論壇混啊？
3 v/ J( O+ j1 f! b0 v8 K2 B
1 F# h4 a/ q6 ~* |' S; U. C

原帖由 狙擊手 于 2008-10-6 22:00 發表
) G, X: l8 J0 N& Q) N: h$ X
連你一起看！ ！
還不快傳上來？等好久了喲！

追風傳說

車床上面還能有幾道板斧啊 其實要車出來不是困難，問題是我不能慢慢車，我要一刀車完1.5mm深度就有這效果，要不0.5一刀0.5一刀，我加工幾萬件的，差十秒一件的加工時間都夠一般廠家的利潤了。

原帖由 憨老馬 于 2008-10-8 08:51 發表
就"三板斧"?不會吧!我也想見識見識.

追風傳說

你們都光說不練，還說我不上照片，我看除了我上得最多自己拍的照片之外，也沒見過其他有什么人發過些照片，都是抄些資料就上來發發，呵呵
& S4 z& {8 D( A) r

原帖由 狙擊手 于 2008-10-26 23:54 發表
還不算大切深的，我上次幫別人做的是小直徑22（+0.025/0），大直徑30（+0.025/0），深18的，看見別人做的在十分鐘內打了3把刀（兩臺車床上），才知道我的確實比他們的好用。
  我3分鐘加工完一個，連續加工了3件；后 ...

追風傳說

其實我這個端面溝槽刀不好磨的，因為要橫向進給，如果直接插進去工件直進直出，那就容易多了。不信你去試試車出我這個效果來看看 另外車不車得出，和能不能車出這個效果，是兩回事來的
  B8 e/ V' D) L% F0 Y! P

原帖由 狙擊手 于 2008-10-28 22:30 發表
  _$ t) Y6 f4 Y: U) ~我的所謂產品是幫人考試做的，應該是03或是04年的，沒事誰會設計小徑22-大徑30-深18的溝槽呀！
那玩意兒是沒機會拍照片了，但刀具還在，有空我整一個，玩玩！

[ 本帖最后由 追風傳說 于 2008-10-29 03:13 編輯 ]
