發布時間: 2018-12-27 14:17

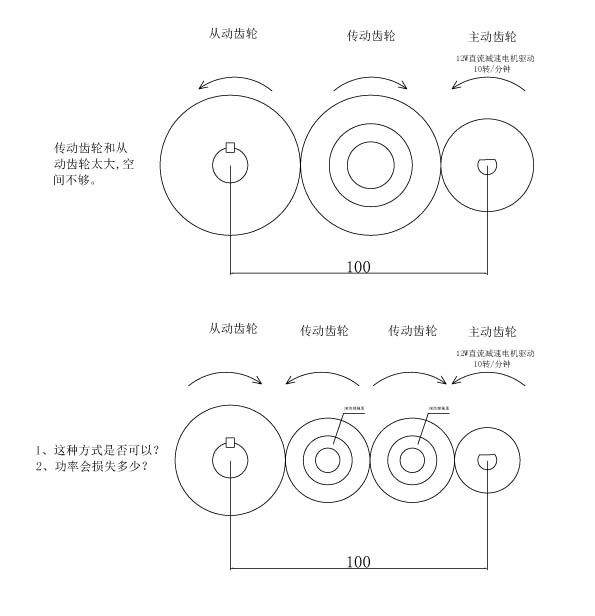

正文摘要:各位，準備用12W的直流減速電機（10轉/分鐘），通過齒輪帶動一個頂升機構。現在的問題是：用三個齒輪傳動的話，齒輪外徑有點大。我想用四個齒輪傳動，這樣齒輪也可以小點。方便把產品做小。想問諸位大俠，這樣做的話 ... |
| 你這當然占空間，參考電機減速箱，大齒輪配合小齒輪，再大齒輪配小齒輪，空間縮小很多。 |
我錯了 |
莫非空 發表于 2018-12-27 16:49 設定各輪子的齒數為Z1 Z2 Z3 Z4 ， 那么減速比就是 Z1/Z2 *Z2/Z3 * Z3/Z4 結果為 Z1/Z4 和中間的Z2 Z3 無關。 |
| 完全沒看懂你這傳動圖，^_^ |
| 這么小的電機，加上齒輪本身的重量怕是轉不起來啊！ |
| 機械設計手冊里齒輪傳動的效率是0.98左右，三個齒輪效率損失1-0.98*0.98=0.0396左右，四個齒輪效率損失1-0.98*0.98*0.98=0.058808左右，還有，別聽樓上的，減速比與中間輪一定有關！ |
|
本帖最后由 forbetter 于 2018-12-27 14:37 編輯 簡單作個圖就知道減速比與中間的輪子無關。 會損失一定的功率。 |
