300是公共端，304/6/8什么的應該是繼電器觸點輸出，具體接的是常開常閉需要斷電斷路后測量。
L+和L-R/Y/G什么的挨著，相當于是公共端，說明R/Y/G應該是板子的運行狀態或者其他什么功能性輸出。
% D+ d# x1 k  j上邊有TL+、T-D、T-H，下端是L+和T-H1、T-D1挨著，具體功能不知道，但是T一般表示溫度什么的，我覺得這似乎應該是溫度或溫控開關的下端輸入，上端輸出？
' X% U: F% q9 O* u. h繼電器上邊明亮的鐵絲啥也不是，純粹是為了固定繼電器不晃動脫落用的，不是導線，用金屬是為了焊接到板孔上。
; A; q% w/ n5 {+ \0 A! a% W

看著有點茫然啊

這個東西要對照電氣圖紙 上面有線標 對應查找就知道了

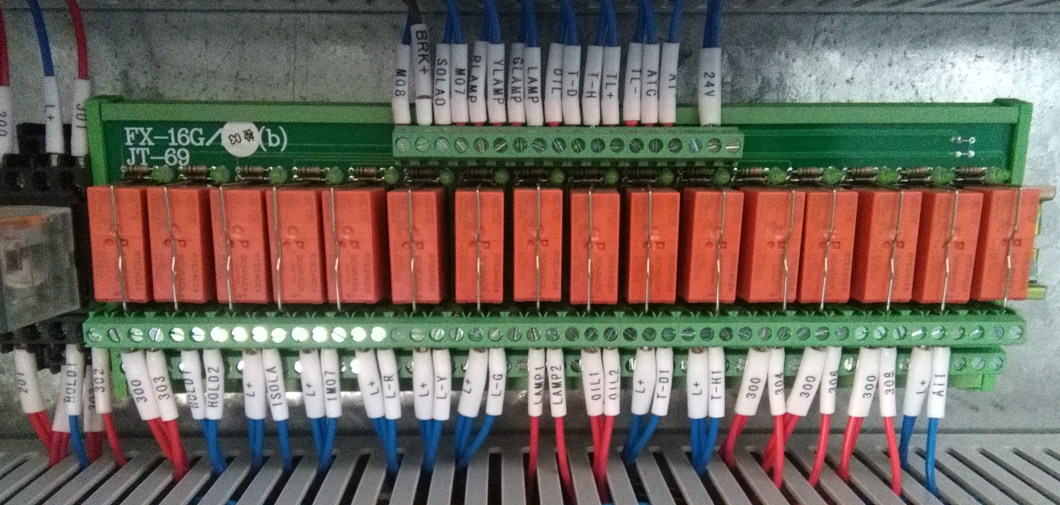

• 看圖判斷是一組16位的中繼模塊，上部是輸入信號17端子，最左是公共線。下面是輸出端子，每兩個對應一個中繼的干觸點。R Y G估計是上面報警、運行、警示對應的指示燈出線
  1 u4 h0 ~# ?& S5 a

4.中間繼電器上有繼電器的型號，通過型號可以查詢繼電器樣本資料，樣本資料會詳細說明哪些管腳是控制端子、哪些是常開端子、哪些是常閉端子，通過端子順藤摸瓜就能看出來上邊、下邊的線哪些是控制電路、哪些是輸出、哪些是輸入了

1.300、304、306、308等分別代表的是“端子號”，這個端子號在你的圖紙上顯示，通過端子號可以查到某根電纜從哪兒來、到哪兒去，端子號對你排查電路故障非常重要，PS:端子號是設計電路時人為設計的！

新年送你幾個字，夠得學。。。。。。。。。。。。。。。。。。

有句成語叫順藤摸瓜，需要按線理順元器件，再結合設備才能分析理解電路。
