發布時間: 2019-2-20 17:27

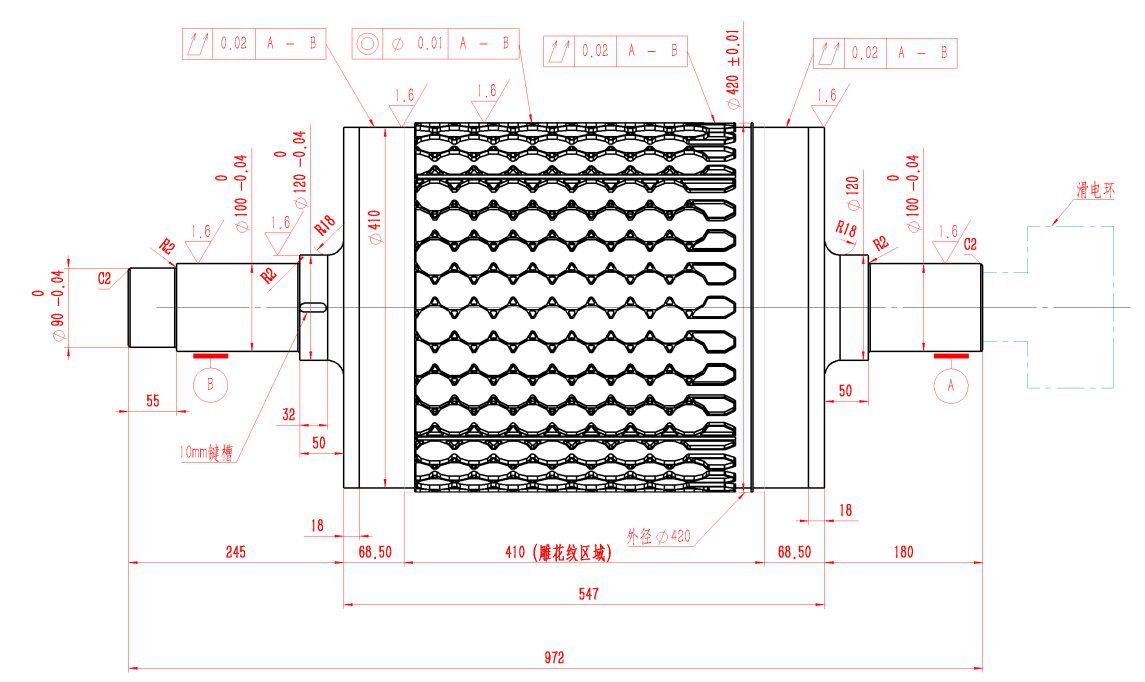

正文摘要:如圖，安裝滾筒的軸頸軸承位公差為0~-0.04mm，假設軸頸制造尺寸小了0.04mm且軸承的孔剛好對零。那么，當滾筒安裝到軸承上，表面跳動一定大于0.04mm嗎，同軸度一定大于0.02嗎？ |
小舜木馬 發表于 2019-2-21 08:53 又仔細看了一下這個圖,感覺奇怪的地方是中間區域標注了徑向全跳動又標注了同軸度? 我猜測您的使用場合中應該不需要中間區域保證同軸度,反而是兩個軸頸要保證同軸。 個人以為在中間區域標注了徑向全跳動應該足夠！ 我不是很清楚您這個零件的使用場合，簡單的看裝配后導致的跳動應該就是-》軸承游隙+軸頸與軸承內圈間隙+加工完成后實測中間區域的徑向跳動。 |
ay852 發表于 2019-2-20 18:02 會有什么影響呢，你能大概推導一下嗎 |
| 有積累誤差的 |
| ”同軸度一定大于0.02”，這個0.02從哪里來的？看看同軸度和圓跳動的定義 |
| 軸承也有間隙的，會有一定的跳動的，也會影響表面跳動的測量 |
| 對于您的問題表述我認為表述有一定的問題，公差是對于零件制造講的，如果零件合格肯定是滿足標注的。大概您是想問裝配后的同軸情況？感覺這個還得看具體情況。你可以假設同軸度徑向跳動做出來的都是0，架在一個內圈稍大的軸承上好像也沒什么影響？ |
